🔥Трубопроводы ГВС, ХВС и отопления из полимерных материалов в местах пересечения противопожарных преград следует прокладывать в гильзах из негорючих материалов

В настоящий момент в отношении зданий, сооружений, инженерных систем, систем противопожарной защиты применяются:

- Федеральный закон от 22 июля 2008 года N 123-ФЗ "Технический регламент о требованиях пожарной безопасности"  (ред. от 29.07.2017);

- нормативные документы, включенные в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 22 июля 2008 года N 123-ФЗ "Технический регламент о требованиях пожарной безопасности , утвержденный Приказом Росстандарта от 16.04.2014 N 474  (ред. от 25.02.2016);

- нормативные документы, включенные в Перечень национальных стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения Федерального закона "Технический регламент о требованиях пожарной безопасности" и осуществления оценки соответствия , утвержденный распоряжением Правительства РФ от 10 марта 2009 г. N 304-р  (в ред. от 11.06.2015).

- Федеральный закон от 30 декабря 2009 года N 384-ФЗ "Технический регламент о безопасности зданий и сооружений"  (ред. от 02.07.2013);

- нормативные документы, включенные в Перечень национальных стандартов и сводов правил (частей таких стандартов и сводов правил), в результате применения которых на обязательной основе обеспечивается соблюдение требований Федерального закона "Технический регламент о безопасности зданий и сооружений" , утвержденный Постановлением Правительства РФ от 26.12.2014 N 1521  (ред. от 07.12.2016);

- Правила противопожарного режима в Российской Федерации  (утверждены Постановлением Правительства РФ от 25.04.2012 N 390 "О противопожарном режиме" ) (ред. от 18.11.2017).

В настоящий момент к нормативным документам по пожарной безопасности относятся:

- СП 2.13130.2012 "Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты"  (ред. от 23.10.2013);

- СП 4.13130.2013 "Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям"  (ред. от 18.07.2013);

- ГОСТ Р 53306-2009 "Узлы пересечения ограждающих строительных конструкций трубопроводами из полимерных материалов. Метод испытания на огнестойкость" ;

- СП 60.13330.2012 "Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003"  (разделы 6 , 7 , 8 ).

К нормативным документам обязательного применения в области безопасности зданий и сооружений в настоящий момент относится:

- СП 60.13330.2012 "Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003" , а именно Разделы 1 , 4  (за исключением пункта 4.7 ), 5  (за исключением пункта 5.3 ), 6.1  (пункты 6.1.2 -6.1.4 , 6.1.6 , 6.1.7 ), 6.2  (пункты 6.2.4 -6.2.6 , 6.2.8 -6.2.10 ), 6.3  (пункты 6.3.2 -6.3.8 ), 6.4  (пункты 6.4.1 -6.4.3 , 6.4.5 , 6.4.7 -6.4.9 , 6.4.11 , 6.4.14 ), 6.5  (пункты 6.5.3 -6.5.8 ), 7  (пункты 7.1.2 , 7.1.3 , 7.1.5 -7.1.10 , 7.1.12 , 7.1.18 , 7.2.1 -7.3.5 , 7.4.1 -7.4.4 , 7.4.6 , 7.5.1 , 7.5.2 , 7.5.5 , 7.5.11 , 7.6.1 -7.6.5 , 7.9.4 -7.9.16 , 7.10.2 , 7.10.3 , 7.10.6 , 7.10.7 , 7.11.1 -7.11.14 ), 8 , 9  (пункты 9.5 , 9.7 -9.14 , 9.16 , 9.23 ), 10 , 11  (пункты 11.4.3 -11.4.7 ), 12 , 13  (пункты 13.3 -13.7 ), 14  (пункты 14.1 , 14.2 ), приложения А  - Д , Ж , И , К

В соответствии с ч.4 ст.137 Федерального закона от 22 июля 2008 года N 123-ФЗ  узлы пересечения ограждающих строительных конструкций кабелями, трубопроводами и другим технологическим оборудованием должны иметь предел огнестойкости не ниже требуемых пределов, установленных для этих конструкций.

В соответствии с п.5.2.4 СП 2.13130.2012  узлы пересечения строительных конструкций с нормируемыми пределами огнестойкости кабелями, трубопроводами, воздуховодами и другим технологическим оборудованием должны иметь предел огнестойкости не ниже пределов, установленных для пересекаемых конструкций.

Пределы огнестойкости узлов пересечения трубопроводами из полимерных материалов определяют по ГОСТ Р 53306-2009 "Узлы пересечения ограждающих строительных конструкций трубопроводами из полимерных материалов. Метод испытания на огнестойкость" .

Соответственно, узлы пересечения строительных конструкций с нормируемыми пределами огнестойкости и противопожарных преград трубопроводами ГВС, ХВС, канализации, отопления должны иметь предел огнестойкости не ниже пределов, установленных для пересекаемых конструкций.

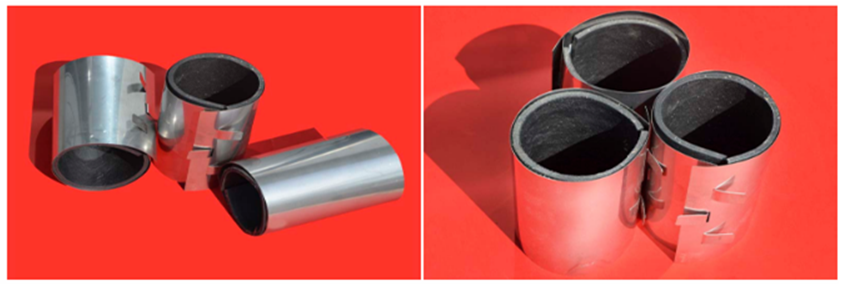

В узлах пересечения канализационными трубопроводами из полимерных материалов ограждающих строительных конструкций с нормируемыми пределами огнестойкости должны устанавливаться сертифицированные отсечные защитные устройства (обжимные муфты из терморасширяющихся материалов, клапаны или иные приспособления), соответствующие требованиям ГОСТ Р 53306-2009.

К примеру,

Соответственно, в узлах пересечения канализационными трубопроводами из полимерных материалов именно противопожарных преград (противопожарных стен, перегородок, перекрытий) и строительных конструкций с нормируемыми пределами огнестойкости должны устанавливаться в обязательном порядке сертифицированные обжимные муфты из терморасширяющихся материалов с соответствующим пределом огнестойкости.

К примеру, в узлах пересечения канализационными трубопроводами из полимерных материалов междуэтажных перекрытий 2-го типа (REI 60) должны устанавливаться в обязательном порядке сертифицированные обжимные муфты из терморасширяющихся материалов с пределом огнестойкости не менее EI 60.

К примеру, в узлах пересечения канализационными трубопроводами из полимерных материалов противопожарных стен 2-го типа (REI 45) должны устанавливаться в обязательном порядке сертифицированные обжимные муфты из терморасширяющихся материалов с пределом огнестойкости не менее EI 45.

В соответствии с п. 6.3.5 СП 60.13330.2012  трубопроводы в местах пересечения перекрытий, внутренних стен и перегородок следует прокладывать в гильзах из негорючих материалов.

Заделку зазоров и отверстий в местах пересечений трубопроводами ограждающих конструкций следует предусматривать негорючими материалами, обеспечивая нормируемый предел огнестойкости пересекаемых конструкций.

Пределы огнестойкости узлов пересечений строительных конструкций трубопроводами из полимерных материалов следует определять по ГОСТ Р 53306 .

Вместе с тем, в настоящий момент ГОСТ Р 53306-2009  (п.1.2 ) не распространяется на узлы пересечения ограждающих строительных конструкций трубопроводами, предназначенными для перемещения жидкостей под давлением, то есть не распространяется на узлы пересечения трубопроводами ХВС, ГВС и отопления из полимерных материалов.

В настоящий момент нормативными документами по пожарной безопасности (в том числе СП 2.13130.2012 , СП 4.13130.2013 , ГОСТ Р 53306-2009 ) и СП 30.13330.2012 , СП 60.13330.2012  не определены конкретные противопожарные мероприятия о порядке устройства отсечных защитных устройств для трубопроводов из полимерных материалов, предназначенных для перемещения жидкостей под давлением (трубопроводы ХВС, ГВС, отопления).

В связи с этим, возможно, применить требования, установленные п.6.3.5 СП 60.13330.2012 , п.22 Правил противопожарного режима в Российской Федерации , а именно:

- трубопроводы ГВС, ХВС и отопления из полимерных материалов, а также из негорючих материалов (сталь, медь, латунь и др.) в местах пересечения противопожарных преград (противопожарных стен, перегородок, перекрытий) следует прокладывать в гильзах из негорючих материалов;

- заделку зазоров и отверстий в местах пересечений трубопроводами противопожарных преград (противопожарных стен, перегородок, перекрытий) следует предусматривать негорючими материалами, обеспечивая нормируемый предел огнестойкости пересекаемых конструкций.

В качестве уплотнителя возможно использовать строительный раствор (цементно - песчаная смесь), при этом заделка осуществляется на всю толщину строительной конструкции.

Также возможно использовать герметики, монтажные пены, пасты, прошедшие обязательное подтверждение соответствия требованиям Федерального закона N 123-ФЗ  в форме декларирования соответствия или в форме обязательной сертификации.

В протоколе испытаний должна быть указана информация о фактическом пределе огнестойкости, которую могут обеспечить герметики, монтажные пены, пасты при использовании их в качестве уплотнителей в места прохода (узлах пересечения) коммуникаций.
