🔥Тушение пожара с использованием пожарных кранов ВПВ, находящихся в других помещениях

Для производственных и складских зданий необходимость устройства внутреннего противопожарного водопровода, а также минимальный расход воды на пожаротушение следует определять в соответствии с таблицей 2 СП 10.13130.2009 "Системы противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности"  (в редакции от 09.12.2010).

В соответствии с п.4.1.1 СП 10.13130.2009  расход воды на пожаротушение в зависимости от высоты компактной части струи и диаметра спрыска следует уточнять по таблице 3 . При этом следует учитывать одновременное действие пожарных кранов и спринклерных или дренчерных установок.

Таблица 2

Исходя из представленной Вами информации, возможно, сделать вывод о том, что данное производственное здание (класс Ф5.1) является зданием категории "А" по пожарной и взрывопожарной опасности (суммированная площадь помещений категории "А" (NN 8, 9) (97,54 м2) превышает 5 процентов площади всех помещений здания (744,04 м2)), объемом более 0,5 тыс.м3.

В соответствии с ч.11 ст.27 Федерального закона от 22 июля 2008 года N 123-ФЗ "Технический регламент о требованиях пожарной безопасности"  (ред. от 03.07.2016) категории зданий по пожарной и взрывопожарной опасности определяются исходя из доли и суммированной площади помещений той или иной категории опасности в этом здании, сооружении.

В соответствии с ч.12 ст.27 Федерального закона от 22 июля 2008 года N 123-ФЗ  здание относится к категории А, если в нем суммированная площадь помещений категории А превышает 5 процентов площади всех помещений или 200 квадратных метров.

Соответственно, в Вашем случае требуется не менее 2 пожарных стволов на одну точку с расходом воды на одну струю (один ствол) не менее 2,5 л/с (если объем здания не превышает 5 тыс.м3).

Конкретное количество пожарных стволов на одну точку и расход воды на одну струю (один ствол) зависит от объема здания, степени огнестойкости здания и категории здания по пожарной и взрывопожарной опасности.

В соответствии с п.4.1.12 СП 10.13130.2009  при определении мест размещения и числа пожарных стояков и пожарных кранов в зданиях необходимо учитывать следующее:

- в производственных зданиях при расчетном числе струй не менее трех на стояках допускается устанавливать спаренные пожарные краны;

- в производственных зданиях при расчетном числе струй 2 и более каждую точку помещения следует орошать двумя струями - по одной струе из 2 соседних стояков (разных ПК).

Стояк: распределительный трубопровод ВПВ с размещенными на нем пожарными кранами, по которому вода подается снизу вверх (п.3.9 СП 10.13130.2009 ).

Соответственно, если в Вашем случае требуется только 2 пожарных ствола на одну точку, то каждую точку помещения следует орошать двумя струями по одной струе из 2 соседних (разных) стояков (разных ПК) и при этом на каждом стояке устанавливается только один пожарный кран.

В соответствии с п.4.1.8 СП 10.13130.2009  свободное давление у пожарных кранов должно обеспечивать получение компактных пожарных струй высотой, необходимой для тушения пожара в любое время суток в самой высокой и удаленной части помещения. Наименьшую высоту и радиус действия компактной части пожарной струи следует принимать равными высоте помещения, считая от пола до наивысшей точки перекрытия (покрытия), но не менее, м:

6 - в производственных зданиях промышленных предприятий высотой до 50 м.

В соответствии с требованиями таблицы 3 , п.4.1.8 СП 10.13130.2009  для пожарного крана систем ВПВ допускается применять пожарный рукав длиной не более 20 м.

При определении количества пожарных кранов и стояков на этаже необходимо учитывать, что радиус действия пожарного крана ВПВ складывается из длины пожарного рукава и длины компактной части пожарной струи.

Таблица 3 СП 10.13130.2009

К примеру, в соответствии с таблицей 3 СП 10.13130.2009  для обеспечения высоты (длины) компактной части струи 6 м и расхода пожарного ствола 2,6 л/с с клапаном пожарного крана DN 50, рукавом длиной 20 м и стволом с диаметром спрыска наконечника пожарного ствола 16 мм необходимо давление у пожарного крана 0,10 МПа.

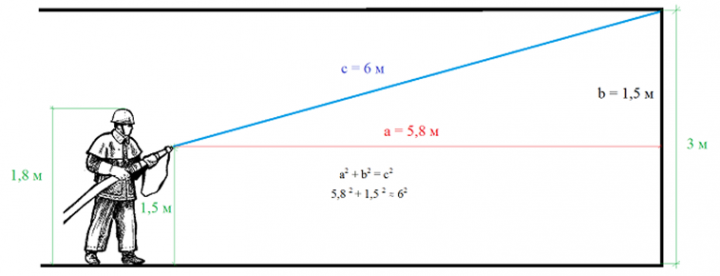

В этом случае и при высоте помещения 3 метра, радиус действия компактной части пожарной струи составит 5,8 метра.

В соответствии с таблицей 3 СП 10.13130.2009  для обеспечения высоты (длины) компактной части струи 12 м и расхода пожарного ствола 2,6 л/с с клапаном пожарного крана DN 50, с рукавом длиной 20 м и стволом с диаметром спрыска наконечника пожарного ствола 13 мм необходимо давление у пожарного крана 0,21 МПа.

В этом случае и при высоте помещения 3 метра, радиус действия компактной части пожарной струи составит 11,9 метра.

В настоящий момент допускается тушение пожара в помещениях с использованием пожарных кранов ВПВ, находящихся в других (в том числе смежных) помещениях, но при условии, что точка в самой высокой и удаленной части помещения будет орошаться требуемым количеством струй.

Пример, для производственного здания (высота помещений 3 метра), в котором требуется 2 пожарных стволов на одну точку с расходом воды на одну струю (один ствол) не менее 2,5 л/с.

Для обеспечения высоты (длины) компактной части струи 12 м и расхода пожарного ствола 2,6 л/с с клапаном пожарного крана DN 50, с рукавом длиной 20 м и стволом с диаметром спрыска наконечника пожарного ствола 13 мм необходимо давление у пожарного крана 0,21 МПа.

В этом случае и при высоте помещения 3 метра, радиус действия компактной части пожарной струи составит 11,9 метра.
