🔥Устройство пересечения противопожарных преград трубопроводами из полимерных материалов

В настоящий момент в отношении зданий, сооружений, инженерных систем, систем противопожарной защиты применяются:

- Федеральный закон от 22 июля 2008 года N 123-ФЗ "Технический регламент о требованиях пожарной безопасности";

- нормативные документы, включенные в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 22 июля 2008 г. N 123-ФЗ "Технический регламент о требованиях пожарной безопасности, утвержденный Приказом Росстандарта от 16.04.2014 N 474;

- нормативные документы, включенные в Перечень национальных стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения Федерального закона "Технический регламент о требованиях пожарной безопасности" и осуществления оценки соответствия, утвержденный распоряжением Правительства РФ от 10 марта 2009 года N 304-р.

- Федеральный закон от 30 декабря 2009 года N 384-ФЗ "Технический регламент о безопасности зданий и сооружений";

- нормативные документы, включенные в Перечень национальных стандартов и сводов правил (частей таких стандартов и сводов правил), в результате применения которых на обязательной основе обеспечивается соблюдение требований Федерального закона "Технический регламент о безопасности зданий и сооружений", утвержденный Постановлением Правительства РФ от 26.12.2014 N 1521;

- Правила противопожарного режима в Российской Федерации (утверждены Постановлением Правительства РФ от 25.04.2012 N 390 "О противопожарном режиме").

В настоящий момент к нормативным документам по пожарной безопасности относятся:

- СП 2.13130.2012 "Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты";

- СП 4.13130.2013 "Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям" (ред. от 18.07.2013);

- СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Противопожарные требования";

- ГОСТ Р 53306-2009 "Узлы пересечения ограждающих строительных конструкций трубопроводами из полимерных материалов. Метод испытания на огнестойкость" (стандарт в целом);

- СП 60.13330.2012 "Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003" (разделы 6, 7, 8).

К нормативным документам обязательного применения в области безопасности зданий и сооружений в настоящий момент относится:

- СП 60.13330.2012 "Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003", а именно Разделы 1, 4 (за исключением пункта 4.7), 5 (за исключением пункта 5.3), 6.1 (пункты 6.1.2-6.1.4, 6.1.6, 6.1.7), 6.2 (пункты 6.2.4-6.2.6, 6.2.8-6.2.10), 6.3 (пункты 6.3.2-6.3.8), 6.4 (пункты 6.4.1-6.4.3, 6.4.5, 6.4.7-6.4.9, 6.4.11, 6.4.14), 6.5 (пункты 6.5.3-6.5.8), 7 (пункты 7.1.2, 7.1.3, 7.1.5-7.1.10, 7.1.12, 7.1.18, 7.2.1-7.3.5, 7.4.1-7.4.4, 7.4.6, 7.5.1, 7.5.2, 7.5.5, 7.5.11, 7.6.1-7.6.5, 7.9.4-7.9.16, 7.10.2, 7.10.3, 7.10.6, 7.10.7, 7.11.1-7.11.14), 8, 9 (пункты 9.5, 9.7-9.14, 9.16, 9.23), 10, 11 (пункты 11.4.3-11.4.7), 12, 13 (пункты 13.3-13.7), 14 (пункты 14.1, 14.2), приложения А - Д, Ж, И, К.

В соответствии с ч.4 ст.137 Федерального закона от 22 июля 2008 года N 123-ФЗ узлы пересечения ограждающих строительных конструкций кабелями, трубопроводами и другим технологическим оборудованием должны иметь предел огнестойкости не ниже требуемых пределов, установленных для этих конструкций.

В соответствии с п.5.2.4 СП 2.13130.2012 узлы пересечения строительных конструкций с нормируемыми пределами огнестойкости кабелями, трубопроводами, воздуховодами и другим технологическим оборудованием должны иметь предел огнестойкости не ниже пределов, установленных для пересекаемых конструкций.

В соответствии с п.6.23 СП 7.13130.2013 места прохода транзитных воздуховодов через стены, перегородки и перекрытия зданий (в том числе в кожухах и шахтах) следует уплотнять негорючими материалами, обеспечивая нормируемый предел огнестойкости пересекаемой ограждающей конструкции, за исключением мест прохода воздуховодов через перекрытия (в пределах обслуживаемого отсека) в шахтах с транзитными воздуховодами, выполненными согласно подпунктам "б", "в" пункта 6.18 и подпунктам "а"-"в" пункта 6.20.

В соответствии с п.22 Правил противопожарного режима в РФ руководитель организации организует проведение работ по заделке негорючими материалами, обеспечивающими требуемый предел огнестойкости и дымогазонепроницаемость, образовавшихся отверстий и зазоров в местах пересечения противопожарных преград различными инженерными (в том числе электрическими проводами, кабелями) и технологическими коммуникациями.

Пределы огнестойкости узлов пересечения трубопроводами из полимерных материалов определяют по ГОСТ Р 53306-2009 "Узлы пересечения ограждающих строительных конструкций трубопроводами из полимерных материалов. Метод испытания на огнестойкость".

Соответственно, узлы пересечения строительных конструкций с нормируемыми пределами огнестойкости и противопожарных преград трубопроводами ГВС, ХВС, канализации, отопления и воздуховодами должны иметь предел огнестойкости не ниже пределов, установленных для пересекаемых конструкций.

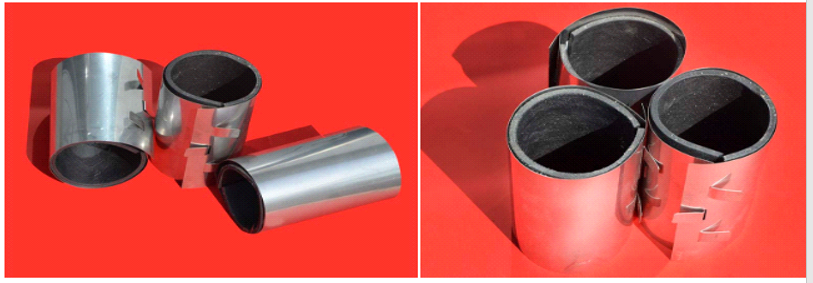

В узлах пересечения канализационными трубопроводами из полимерных материалов ограждающих строительных конструкций с нормируемыми пределами огнестойкости должны устанавливаться сертифицированные отсечные защитные устройства (обжимные муфты из терморасширяющихся материалов, клапаны или иные приспособления), соответствующие требованиям ГОСТ Р 53306-2009.

К примеру,

Соответственно, в узлах пересечения канализационными трубопроводами из полимерных материалов именно противопожарных преград (противопожарных стен, перегородок, перекрытий) и строительных конструкций с нормируемыми пределами огнестойкости должны устанавливаться в обязательном порядке сертифицированные обжимные муфты из терморасширяющихся материалов с соответствующим пределом огнестойкости.

К примеру, в узлах пересечения канализационными трубопроводами из полимерных материалов междуэтажных перекрытий 2-го типа (REI 60) должны устанавливаться в обязательном порядке сертифицированные обжимные муфты из терморасширяющихся материалов с пределом огнестойкости не менее EI 60.

К примеру, в узлах пересечения канализационными трубопроводами из полимерных материалов противопожарных стен 2-го типа (REI 45) должны устанавливаться в обязательном порядке сертифицированные обжимные муфты из терморасширяющихся материалов с пределом огнестойкости не менее EI 45.

В соответствии с п.6.3.5 СП 60.13330.2012 трубопроводы в местах пересечения перекрытий, внутренних стен и перегородок следует прокладывать в гильзах из негорючих материалов.

Заделку зазоров и отверстий в местах пересечений трубопроводами ограждающих конструкций следует предусматривать негорючими материалами, обеспечивая нормируемый предел огнестойкости пересекаемых конструкций.

Пределы огнестойкости узлов пересечений строительных конструкций трубопроводами из полимерных материалов следует определять по ГОСТ Р 53306.

Вместе с т тем, в настоящий момент ГОСТ Р 53306-2009 (п.1.2) не распространяется на узлы пересечения ограждающих строительных конструкций трубопроводами, предназначенными для перемещения жидкостей под давлением, то есть не распространяется на узлы пересечения трубопроводами ХВС, ГВС и отопления из полимерных материалов.

В настоящий момент нормативными документами по пожарной безопасности (в том числе СП 2.13130.2012, СП 4.13130.2013, ГОСТ Р 53306-2009) и СП 30.13330.2012, СП 60.13330.2012 не определены конкретные противопожарные мероприятия о порядке устройства отсечных защитных устройств для трубопроводов из полимерных материалов, предназначенных для перемещения жидкостей под давлением (трубопроводы ХВС, ГВС, отопления).

В связи с этим, возможно, применить требования, установленные п.6.3.5 СП 60.13330.2012, п.22 Правил противопожарного режима в Российской Федерации, а именно:

- трубопроводы ГВС, ХВС и отопления из полимерных материалов, а также из негорючих материалов (сталь, медь, латунь и др.) в местах пересечения противопожарных преград (противопожарных стен, перегородок, перекрытий) следует прокладывать в гильзах из негорючих материалов;

- заделку зазоров и отверстий в местах пересечений трубопроводами противопожарных преград (противопожарных стен, перегородок, перекрытий) следует предусматривать негорючими материалами, обеспечивая нормируемый предел огнестойкости пересекаемых конструкций. В качестве уплотнителя возможно использовать строительный раствор (цементно - песчаная смесь), при этом заделка осуществляется на всю толщину строительной конструкции;

- в качестве заделки зазоров и отверстий в местах пересечений трубопроводами противопожарных преград (противопожарных стен, перегородок, перекрытий) также возможно использовать герметики, монтажные пены, пасты, прошедшие обязательное подтверждение соответствия требованиям Федерального закона N 123-ФЗ в форме декларирования соответствия или в форме обязательной сертификации. В протоколе испытаний должна быть указана информация о фактическом пределе огнестойкости, которую могут обеспечить герметики, монтажные пены, пасты при использовании их в качестве уплотнителей в места прохода (узлах пересечения) коммуникаций.

Места прохода воздуховодов через противопожарные преграды (противопожарные стены, перегородки, перекрытия) следует уплотнять негорючими материалами, обеспечивая нормируемый предел огнестойкости пересекаемой ограждающей конструкции.

В качестве уплотнителя возможно использовать строительный раствор (цементно - песчаная смесь), при этом заделка осуществляется на всю толщину строительной конструкции.

Также возможно использовать герметики, монтажные пены, пасты, прошедшие обязательное подтверждение соответствия требованиям Федерального закона N 123-ФЗ в форме декларирования соответствия или в форме обязательной сертификации.
