🔥Заделка зазоров и отверстий в местах пересечений трубопроводами ограждающих конструкций
- г Москва
- 23 апреля 2019 13:39
- 29 808
В соответствии с п.6.3.5 СП 60.13330.2012 трубопроводы в местах пересечения перекрытий, внутренних стен и перегородок следует прокладывать в гильзах из негорючих материалов.
Заделку зазоров и отверстий в местах пересечений трубопроводами ограждающих конструкций следует предусматривать негорючими материалами, обеспечивая нормируемый предел огнестойкости пересекаемых конструкций.
В настоящий момент нормативными документами по пожарной безопасности (в том числе СП 2.13130.2012 , СП 4.13130.2013 , ГОСТ Р 53306-2009 ) и СП 30.13330.2012 , СП 60.13330.2012 не определены конкретные противопожарные мероприятия о порядке устройства отсечных защитных устройств для трубопроводов из полимерных материалов, предназначенных для перемещения жидкостей под давлением (трубопроводы ХВС, ГВС, отопления). т.е в качестве заделки зазоров и отверстий в местах пересечений трубопроводами противопожарных преград (противопожарных стен, перегородок, перекрытий) возможно использовать материалы (шнур асбестовый или базальтовый, минвата, пена и пр.) прошедшие обязательное подтверждение соответствия требованиям Федерального закона N 123-ФЗ в форме декларирования соответствия или в форме обязательной сертификации.
Прошу дать ответ согласно какому нормативному документу или закону в протоколе испытаний этих материалов должна быть указана информация о фактическом пределе огнестойкости, которую они могут обеспечить именно при использовании их в качестве уплотнителей в места прохода (узлах пересечения) коммуникаций. Почему не достаточно просто протокола испытаний о фактическом пределе огнестойкости?
2019-04-23 13:39
#269
Ответил эксперт: Николай Морозов
В настоящий момент при проектировании и монтаже инженерных систем применяются:
- Федеральный закон от 22 июля 2008 года N 123-ФЗ "Технический регламент о требованиях пожарной безопасности" (ред. от 29.07.2017);
- нормативные документы, включенные в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 22 июля 2008 года N 123-ФЗ "Технический регламент о требованиях пожарной безопасности , утвержденный Приказом Росстандарта от 16.04.2014 N 474 (ред. от 25.02.2016);
- нормативные документы, включенные в Перечень национальных стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения Федерального закона "Технический регламент о требованиях пожарной безопасности" и осуществления оценки соответствия , утвержденный распоряжением Правительства РФ от 10 марта 2009 года N 304-р (в ред. от 11.06.2015).
- Федеральный закон от 30 декабря 2009 года N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" (ред. от 02.07.2013);
- нормативные документы, включенные в Перечень национальных стандартов и сводов правил (частей таких стандартов и сводов правил), в результате применения которых на обязательной основе обеспечивается соблюдение требований Федерального закона "Технический регламент о безопасности зданий и сооружений" , утвержденный Постановлением Правительства РФ от 26.12.2014 N 1521 (ред. от 07.12.2016);
- Правила противопожарного режима в Российской Федерации (утверждены Постановлением Правительства РФ от 25.04.2012 N 390 "О противопожарном режиме" ) (ред. от 30.12.2017).
В настоящий момент к нормативным документам по пожарной безопасности относятся:
- СП 2.13130.2012 "Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты" (ред. от 23.10.2013);
- СП 4.13130.2013 "Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям" (ред. от 18.07.2013);
- СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Противопожарные требования" ;
- ГОСТ Р 53306-2009 "Узлы пересечения ограждающих строительных конструкций трубопроводами из полимерных материалов. Метод испытания на огнестойкость" (стандарт в целом);
- ГОСТ 30247.0-94 (ИСО 834-75) "Конструкции строительные. Методы испытаний на огнестойкость. Общие требования" (стандарт в целом);
- ГОСТ 30244-94 "Материалы строительные. Методы испытаний на горючесть" (стандарт в целом);
- СП 60.13330.2012 "Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003" (разделы 6, 7, 8).
К нормативным документам обязательного применения в области безопасности зданий и сооружений в настоящий момент относится:
- СП 60.13330.2012 "Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003" , а именно Разделы 1 , 4 (за исключением пункта 4.7 ), 5 (за исключением пункта 5.3 ), 6.1 (пункты 6.1.2 -6.1.4 , 6.1.6 , 6.1.7 ), 6.2 (пункты 6.2.4 -6.2.6 , 6.2.8 -6.2.10 ), 6.3 (пункты 6.3.2 -6.3.8 ), 6.4 (пункты 6.4.1 -6.4.3 , 6.4.5 , 6.4.7 -6.4.9 , 6.4.11 , 6.4.14 ), 6.5 (пункты 6.5.3 -6.5.8 ), 7 (пункты 7.1.2 , 7.1.3 , 7.1.5 -7.1.10 , 7.1.12 , 7.1.18 , 7.2.1 -7.3.5 , 7.4.1 -7.4.4 , 7.4.6 , 7.5.1 , 7.5.2 , 7.5.5 , 7.5.11 , 7.6.1 -7.6.5 , 7.9.4 -7.9.16 , 7.10.2 , 7.10.3 , 7.10.6 , 7.10.7 , 7.11.1 -7.11.14 ), 8 , 9 (пункты 9.5 , 9.7 -9.14 , 9.16 , 9.23 ), 10 , 11 (пункты 11.4.3 -11.4.7 ), 12 , 13 (пункты 13.3 -13.7 ), 14 (пункты 14.1 , 14.2 ), приложения А - Д , Ж , И , К
В соответствии с ч.4 ст. 137 Федерального закона от 22 июля 2008 года N 123-ФЗ узлы пересечения ограждающих строительных конструкций кабелями, трубопроводами и другим технологическим оборудованием должны иметь предел огнестойкости не ниже требуемых пределов, установленных для этих конструкций.
В соответствии с п.5.2.4 СП 2.13130.2012 узлы пересечения строительных конструкций с нормируемыми пределами огнестойкости кабелями, трубопроводами, воздуховодами и другим технологическим оборудованием должны иметь предел огнестойкости не ниже пределов, установленных для пересекаемых конструкций.
В соответствии с п.22 Правил противопожарного режима в РФ руководитель организации организует проведение работ по заделке негорючими материалами, обеспечивающими требуемый предел огнестойкости и дымогазонепроницаемость, образовавшихся отверстий и зазоров в местах пересечения противопожарных преград различными инженерными (в том числе электрическими проводами, кабелями) и технологическими коммуникациями.
В соответствии с п.6.3.5 СП 60.13330.2012 трубопроводы в местах пересечения перекрытий, внутренних стен и перегородок следует прокладывать в гильзах из негорючих материалов.
Заделку зазоров и отверстий в местах пересечений трубопроводами ограждающих конструкций следует предусматривать негорючими материалами, обеспечивая нормируемый предел огнестойкости пересекаемых конструкций.
Пределы огнестойкости узлов пересечений строительных конструкций трубопроводами из полимерных материалов следует определять по ГОСТ Р 53306 .
Вместе с тем, в настоящий момент ГОСТ Р 53306-2009 (п.1.2 ) не распространяется на узлы пересечения ограждающих строительных конструкций трубопроводами, предназначенными для перемещения жидкостей под давлением, то есть не распространяется на узлы пересечения трубопроводами ХВС, ГВС и отопления из полимерных материалов.
В настоящий момент нормативными документами по пожарной безопасности (в том числе СП 2.13130.2012 , СП 4.13130.2013 , ГОСТ Р 53306-2009 ) и СП 30.13330.2012 , СП 60.13330.2012 не определены конкретные противопожарные мероприятия о порядке устройства отсечных защитных устройств для трубопроводов из полимерных материалов, предназначенных для перемещения жидкостей под давлением (трубопроводы ХВС, ГВС, отопления).
В связи с этим, возможно, применить требования, установленные п.6.3.5 СП 60.13330.2012 , п. 22 Правил противопожарного режима в Российской Федерации , а именно:
- трубопроводы ГВС, ХВС и отопления из полимерных материалов, а также из негорючих материалов (сталь, медь, латунь и др.) в местах пересечения противопожарных преград (противопожарных стен, перегородок, перекрытий) следует прокладывать в гильзах из негорючих материалов;
- заделку зазоров и отверстий в местах пересечений данными трубопроводами противопожарных преград (противопожарных стен, перегородок, перекрытий) следует предусматривать негорючими материалами, обеспечивая нормируемый предел огнестойкости пересекаемых конструкций. В качестве уплотнителя, возможно, использовать строительный раствор (цементно - песчаная смесь), при этом заделка осуществляется на всю толщину строительной конструкции;
- в качестве заделки зазоров и отверстий в местах пересечений данными трубопроводами противопожарных преград (противопожарных стен, перегородок, перекрытий) также возможно использовать негорючие герметики, негорючие монтажные пены и пасты и иные негорючие материалы (минеральная вата, шнуры базальтовые и др.), прошедшие обязательное подтверждение соответствия требованиям Федерального закона N 123-ФЗ в форме декларирования соответствия или в форме обязательной сертификации.
Если в качестве уплотнителей (заделок) зазоров и отверстий в местах пересечений напорными трубопроводами ГВС, ХВС и отопления противопожарных преград (противопожарных стен, перегородок, перекрытий) используются именно негорючие герметики, монтажные пены, пасты и иные негорючие материалы (минеральная вата, шнуры базальтовые и др.), то в этом случае необходимо подтвердить фактический предел огнестойкости, который могут обеспечить данные средства (материалы).
Фактический предел огнестойкости заделок (уплотнителей) из негорючего материала (герметики, монтажные пены, пасты, минеральная вата, шнуры базальтовые и др.) будет зависеть от глубины и ширины шва.
Предел огнестойкости конструкции (заполнения проемов противопожарных преград) - промежуток времени от начала огневого воздействия в условиях стандартных испытаний до наступления одного из нормированных для данной конструкции (заполнения проемов противопожарных преград) предельных состояний (п.31 ст.2 Федерального закона от 22 июля 2008 года N 123-ФЗ "Технический регламент о требованиях пожарной безопасности" (ред. от 29.07.2017)).
В соответствии с ч.9 ст.87 Федерального закона от 22 июля 2008 года N 123-ФЗ "Технический регламент о требованиях пожарной безопасности" (ред. от 29.07.2017)) пределы огнестойкости и классы пожарной опасности строительных конструкций должны определяться в условиях стандартных испытаний по методикам, установленным нормативными документами по пожарной безопасности.
В соответствии с п.5.2.4 СП 2.13130.2012 пределы огнестойкости узлов пересечения (проходок) определяют по ГОСТ 30247.0-94 (ИСО 834-75) "Конструкции строительные. Методы испытаний на огнестойкость. Общие требования" .
ГОСТ 30244-94 устанавливает методы испытаний строительных материалов на горючесть и классификацию их по группам горючести.

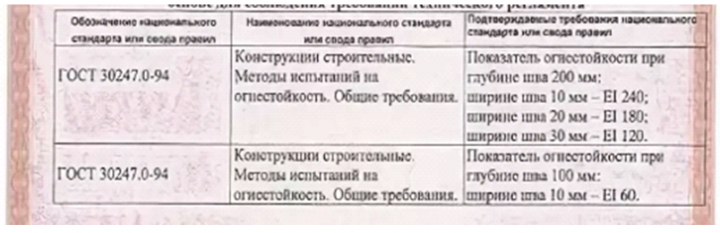

В протоколах испытаний, сертификатах соответствия либо декларациях соответствия в отношении средств (материалов) уплотнения (заделок) зазоров и отверстий (герметики, монтажные пены, пасты, минеральная вата, шнуры базальтовые и др.) должна быть указана информация о негорючести данных материалов (группа горючести - негорючий материал (НГ)) и информация о фактическом пределе огнестойкости (EI…), которую могут обеспечить данные средства (материалы) при использовании их в качестве уплотнителей (заделок) в места прохода (узлах пересечения) трубопроводов через противопожарные преграды.
К примеру,
