🔥Обозначение патрубков для подключения установки пожаротушения к передвижной пожарной технике

Требования к знакам пожарной безопасности установлены ГОСТ Р 12.4.026-2001 "Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний"  (принят постановлением Госстандарта РФ от 19 сентября 2001 г. N 387-ст) (с изменениями от 23 июля 2009 г.)

Знак пожарной безопасности: знак безопасности, предназначенный для регулирования поведения человека в целях предотвращения возникновения пожара, а также для обозначения мест нахождения средств противопожарной защиты, средств оповещения, предписания, разрешения или запрещения определенных действий при возникновении горения (пожара) (п.3.4 ГОСТ Р 12.4.026-2001 ).

В соответствии с п.5.10.19 СП 5.13130.2009 "Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования"  (в редакции от 01.06.2011г.) в помещении насосной станции для подключения установки пожаротушения к передвижной пожарной технике следует предусматривать трубопроводы номинальным диаметром не менее DN 80 с выведенными наружу на высоту (1,35±0,15) м патрубками, оборудованными соединительными головками ГМ 80. Трубопроводы должны обеспечивать наибольший расчетный расход диктующей секции установки пожаротушения.

Патрубки для подключения установки пожаротушения к передвижной пожарной технике, выведенные наружу и оборудованные соединительными головками ГМ 80, являются средствами противопожарной защиты и требуют оперативного опознания при пожаре.

Соответственно, места нахождения данных патрубков (средств противопожарной защиты) необходимо обозначать соответствующие знаками пожарной безопасности.

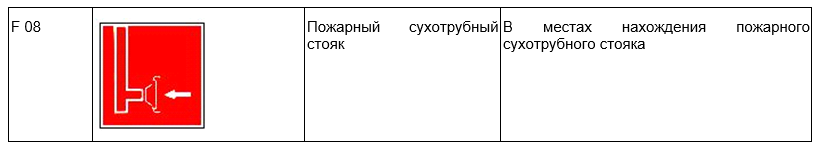

В перечень знаков пожарной безопасности, утвержденный приложением "Ж" ГОСТ Р 12.4.026-2001 , включен знак:

Сухотруб: незаполненный огнетушащим веществом трубопровод, находящийся под атмосферным давлением окружающей среды (термин установлен п.3.1.2 СП 153.13130.2013  Инфраструктура железнодорожного транспорта. Требования пожарной безопасности).

Вместе с тем, для четкого понимания предназначения данных патрубков, выведенных наружу и оборудованных соединительными головками ГМ 80, необходима поясняющая надпись.

То есть, необходимо размещать знак пожарной безопасности с поясняющей надписью, выполненный в соответствии с требованиями п.6.3.3.4 ГОСТ Р 12.4.026-2001 .

К примеру,

В соответствии с п.5.1.2 ГОСТ Р 12.4.026-2001 "Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний"  (ред. от 23.07.2009) красный сигнальный цвет следует применять для обозначения различных видов пожарной техники, средств противопожарной защиты, их элементов, требующих оперативного опознания (пожарные машины, наземные части гидрант-колонок, огнетушители, баллоны, устройства ручного пуска систем (установок) пожарной автоматики, средств оповещения, телефоны прямой связи с пожарной охраной, насосы, пожарные стенды, бочки для воды, ящики для песка, а также ведра, лопаты, топоры и т.п.).

В соответствии с п.5.7.22 СП 5.13130.2009  сигнальная окраска на участках соединения трубопроводов с запорными и регулирующими устройствами, агрегатами и оборудованием - красный цвет.

Участки патрубков для подключения установки пожаротушения к передвижной пожарной технике, выведенные наружу и оборудованные соединительными головками ГМ 80, являются средствами противопожарной защиты и требуют оперативного опознания при пожаре.

Соответственно, участки патрубков с соединительными головками ГМ 80 следует окрашивать лакокрасочными материалами красного цвета.

Ответ подготовил Эксперт ЛПП: Белянин Василий Алексеевич, инженер пожарной безопасности

Уточнение:

Место подключения пожарной техники обозначать обязательно СВЕТЯЩЕЙСЯ надписью (электрифицированным табло), или достаточно просто наклеивающегося соответствующего знака?

Ответ:

В соответствии с требованиями п.6.1.3 ГОСТ Р 12.4.026-2001  плоские знаки безопасности наружного размещения должны освещаться от сети наружного электроснабжения.
