🔥Определение основных параметров противодымной защиты зданий
- г Москва
- 14 мая 2019 15:11
- 3 126
Какой радиус действия дымоприемного устройства (клапан либо решетка, сетка) в системе дымоудаления с подземной стоянки? Известна площадь на одно устройство 1000м2, а расстояние до самой удаленной точки не описывается.
Нужна еще ссылка на норму, если есть.
2019-05-14 15:11
#836
Ответил эксперт: Николай Морозов
Требования пожарной безопасности к системам противодымной вентиляции установлены Федеральным законом от 22 июля 2008 года N 123-ФЗ "Технический регламент о требованиях пожарной безопасности" и СП 7.13130.2009 "Отопление, вентиляция и кондиционирование. Противопожарные требования" .
В соответствии с п.7.7 СП 7.13130.2009 длина коридора, обслуживаемого одним дымоприемным устройством, должна быть не более 45 м.
В соответствии с п.7.8 СП 7.13130.2009 при удалении продуктов горения непосредственно из помещений площадью более 3000 кв.м их необходимо конструктивно или условно разделять на дымовые зоны каждая площадью не более 3000 кв.м с учетом возможности возникновения пожара в одной из зон. Площадь помещения, обслуживаемую одним дымоприемным устройством, следует принимать не более 1000 кв.м.
Федеральным законом от 22 июля 2008 года N 123-ФЗ и СП 7.13130.2009 не установлены конкретные требования к радиусу действия дымоприемного устройства и расстоянию от оси дымоприемника до ближайшей стены помещения и края защищаемой зоны.
В соответствии с п.7.17 СП 7.13130.2009 расчетное определение требуемых параметров систем противодымной вентиляции или совмещенных с ними систем общеобменной вентиляции следует производить в соответствии с положениями СП 7.13130.2009 . Выполнение расчетов может быть произведено в соответствии с рекомендациями ФГУ ВНИИПО МЧС России "Расчетное определение основных параметров противодымной вентиляции зданий" (методические рекомендации. М., ВНИИПО, 2008) или на основе иных методических пособий, не противоречащих указанным требованиям.

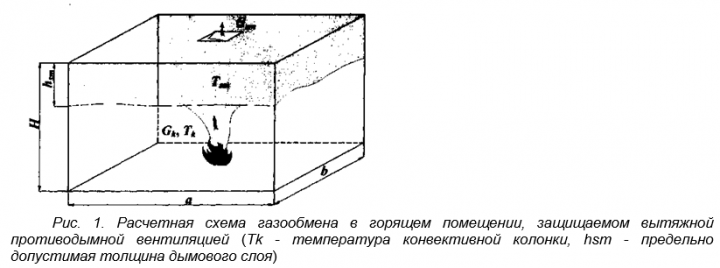

На расчетной схеме газообмена в горящем помещении, защищаемом вытяжной противодымной вентиляцией (рис. 1 рекомендаций ФГУ ВНИИПО МЧС России "Расчетное определение основных параметров противодымной вентиляции зданий" (Методические рекомендации. М., ВНИИПО, 2008)), дымоприемное устройство размещено в центре площади помещения, обслуживаемого одним дымоприемным устройством.
В соответствии с п.1.2 "МДС 41-1.99. Рекомендации по противодымной защите при пожаре (к СНиП 2.04.05-91*)" при проектировании противодымной защиты коридоров зданий следует принимать радиус действия дымового клапана - 15 м; в одну из сторон допускается принимать 20 м. Длина коридора, обслуживаемого одним дымоприемным устройством, принимается не более 30 м.В соответствии с п.1.3 "Пособие 4.91 к СНиП 2.04.05-91. Противодымная защита при пожаре (2 редакция)" (введено в действие институтом Промстройпроект) при проектировании противодымной защиты коридоров и холлов следует принимать радиус действия дымового клапана - 15 м; в одну из сторон допускается принимать 20 м. Длина коридора, обслуживаемого одним дымоприемным устройством, не более 30 м.
В соответствии с п.2.18 "Пособие 4.91 к СНиП 2.04.05-91. Противодымная защита при пожаре (2 редакция)" (введено в действие институтом Промстройпроект) при проектировании противодымной защиты помещений дымоприемники следует располагать в центре всей дымовой зоны или ее части площадью не более 900 м(2). Расстояние от оси дымоприемника до ближайшей стены помещения или края дымовой зоны не должно превышать 20 м.
Рекомендуется принимать следующее минимальное число дымоприемников в зависимости от глубины резервуара дыма равной h = Нп - У, м, - и расстояния нижней кромки резервуара дыма от пола У, при площади резервуара дыма не более 1600 м(2).
Таблица 9
Расстояние У, от пола до среднего уровня стояния дыма, м | Глубина резервуара дыма h = Нп - У, м, где Нп - высота помещения | |||
1 | 1,5 | 2 | более 2 м | |
2,5 | 5 | 2 | 1 | 1 |
3 | б | 2 | 1 | 1 |
3,5 | 8 | 3 | 2 | 1 |
4 | 9 | 4 | 2 | 1 |
Вывод
Исходя из анализа вышеуказанных документов, возможно сделать следующий вывод:
- длина коридора, обслуживаемого одним дымоприемным устройством, должна быть не более 45 м (п.7.7 СП 7.13130.2009 ), то есть дымоприемное устройство следует располагать в центре участка коридора длиной 45 метров, радиус действия дымоприемного устройства в данном случае 22,5 метра;
- площадь помещения, обслуживаемую одним дымоприемным устройством, следует принимать не более 1000 кв.м (п.7.8 СП 7.13130.2009 ), то есть дымоприемное устройство следует располагать в центре площади помещения, обслуживаемого одним дымоприемным устройством - не более 1000 кв.м, при этом расстояние от оси дымоприемника до ближайшей стены помещения или края площади помещения, обслуживаемого одним дымоприемным устройством - не более 1000 кв.м, не должно превышать ориентировочно 15,5 метра.
Документы:
- Федеральный закон от 22 июля 2008 года N 123-ФЗ "Технический регламент о требованиях пожарной безопасности"
- СП 7.13130.2009 "Отопление, вентиляция и кондиционирование. Противопожарные требования"
- Рекомендации ФГУ ВНИИПО МЧС России "Расчетное определение основных параметров противодымной вентиляции зданий" (Методические рекомендации. М., ВНИИПО, 2008)
- МДС 41-1.99. Рекомендации по противодымной защите при пожаре (к СНиП 2.04.05-91*)
- Пособие 4.91 к СНиП 2.04.05-91. Противодымная защита при пожаре (2 редакция) (введено в действие институтом Промстройпроект)
