🔥Требования к кабельным проходкам, используемым для прохождения кабелей через строительные конструкции с нормируемым пределом огнестойкости

  • 0
2019-05-16 08:52 0
Слаботочный стояк в многоквартирном доме выполняется ПВХ-трубами.
Надо ли при прохождении через межэтажные перекрытия предусматривать стальные гильзы для прохода труб?
2019-05-16 08:52
  • 0
Николай Морозов
Ответил эксперт:
В соответствии с ч.7 ст.82 Федерального закона от 22.07.2008 N 123-ФЗ (ред. от 29.07.2017) "Технический регламент о требованиях пожарной безопасности"  горизонтальные и вертикальные каналы для прокладки электрокабелей и проводов в зданиях и сооружениях должны иметь защиту от распространения пожара. В местах прохождения кабельных каналов, коробов, кабелей и проводов через строительные конструкции с нормируемым пределом огнестойкости должны быть предусмотрены кабельные проходки с пределом огнестойкости не ниже предела огнестойкости данных конструкций.
В соответствии с ч.4 ст.137 Федерального закона от 22 июля 2008 года N 123-ФЗ  узлы пересечения ограждающих строительных конструкций кабелями, трубопроводами и другим технологическим оборудованием должны иметь предел огнестойкости не ниже требуемых пределов, установленных для этих конструкций.
В соответствии с п. 5.2.4 СП 2.13130.2012 "Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты"  (ред. от 23.10.2013) узлы пересечения строительных конструкций с нормируемыми пределами огнестойкости кабелями, трубопроводами, воздуховодами и другим технологическим оборудованием должны иметь предел огнестойкости не ниже пределов, установленных для пересекаемых конструкций.
Пределы огнестойкости узлов пересечения (проходок) определяют по ГОСТ Р 53310-2009 "Проходки кабельные, вводы герметичные и проходы шинопроводов. Требования пожарной безопасности. Методы испытаний на огнестойкость" .
В соответствии со ст.146 Федерального закона от 22.07.2008 N 123-ФЗ  конструкции заполнений проемов в противопожарных преградах, кабельные проходки, кабельные короба, каналы и трубы из полимерных материалов для прокладки кабелей, герметичные кабельные вводы подлежат подтверждению соответствия продукции требованиям пожарной безопасности в форме обязательной сертификации.
На проходки кабельные, вводы герметичные и проходы шинопроводов, выполненные в ограждающих конструкциях с нормируемыми пределами огнестойкости или противопожарных преградах распространяется ГОСТ Р 53310-2009 .
В соответствии с п.3.1 ГОСТ Р 53310-2009  проходка кабельная: Конструктивный элемент, изделие или сборная конструкция, предназначенная для заделки мест прохода кабелей через ограждающие конструкции с нормируемыми пределами огнестойкости или противопожарные преграды и препятствующая распространению горения в примыкающие помещения в течение нормированного времени. Проходка кабельная включает в себя кабели, закладные детали (короба, лотки, трубы и т.п.), заделочные материалы и сборные или конструктивные элементы.
В соответствии с п.4.1 ГОСТ Р 53310-2009  проходки кабельные, вводы герметичные и проходы шинопроводов, выполненные в ограждающих конструкциях с нормируемыми пределами огнестойкости или противопожарных преградах, должны иметь предел огнестойкости не ниже предела огнестойкости пересекаемой конструкции.
В соответствии с п.4.2 ГОСТ Р 53310-2009  конструкция проходок должна обеспечивать возможность замены и (или) дополнительной прокладки проводов, кабелей, возможность их технического обслуживания.
Соответственно, в местах прохождения кабельных каналов, коробов, кабелей и проводов, в том числе линий связи и линий электропитания для слаботочных устройств (электропроводки для слаботочных устройств) через строительные конструкции с нормируемым пределом огнестойкости должны быть предусмотрены сертифицированные кабельные проходки с пределом огнестойкости не ниже предела огнестойкости данных конструкций.
На проходки кабельные, выполненные в ограждающих конструкциях с нормируемыми пределами огнестойкости, распространяется ГОСТ Р 53310-2009 "Проходки кабельные, вводы герметичные и проходы шинопроводов" .

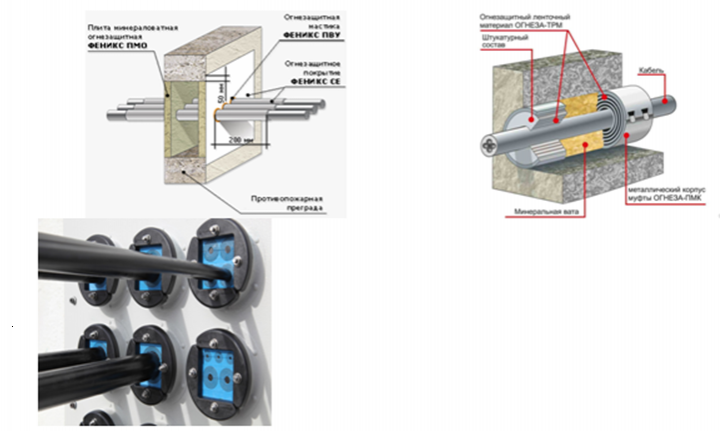

К примеру:
Кабельные проходки должны обладать пределом огнестойкости - IEТ (п.5.1.4 ГОСТ Р 53310-2009 .).
В сертификате соответствия должен быть указан фактический предел огнестойкости кабельной проходки (IEТ).
К примеру,
В соответствии с таблицей 23 Федерального закона от 22 июля 2008 года N 123-ФЗ  установлено 4 типа противопожарных перекрытий: 1-тип (REI 150), 2-й тип (REI 60), 3-й тип (REI 45), 4-й тип (REI 15).
В соответствии с таблицей 21 Федерального законом от 22 июля 2008 года N 123-ФЗ  для зданий I-IV степеней огнестойкости установлены требования к пределам огнестойкости междуэтажных перекрытий: REI 60, REI 45, REI 15.
Соответственно, междуэтажные перекрытия в зданиях I-IV степеней огнестойкости рассматриваются как противопожарные перекрытия (2-й тип (REI 60), 3-й тип (REI 45), 4-й тип (REI 15).
Соответственно, в местах прохождения кабельных каналов, коробов, кабелей и проводов, в том числе линий связи и линий электропитания для слаботочных устройств (электропроводки для слаботочных устройств) через строительные конструкции с нормируемым пределом огнестойкости должны быть предусмотрены сертифицированные в соответствии с ГОСТ Р 53310-2009  кабельные проходки с пределом огнестойкости не ниже предела огнестойкости данных конструкций, а именно:
- в узлах пересечения междуэтажных перекрытий 1-го типа (REI 150) должны устанавливаться в обязательном порядке сертифицированные кабельные проходки с пределом огнестойкости не менее IEТ 150;
- в узлах пересечения междуэтажных перекрытий 2-го типа (REI 60) должны устанавливаться в обязательном порядке сертифицированные кабельные проходки с пределом огнестойкости не менее IEТ 60;
- - в узлах пересечения междуэтажных перекрытий 3-го типа (REI 45) должны устанавливаться в обязательном порядке сертифицированные кабельные проходки с пределом огнестойкости не менее IEТ 45;
- в узлах пересечения междуэтажных перекрытий 4-го типа (REI 15) должны устанавливаться в обязательном порядке сертифицированные кабельные проходки с пределом огнестойкости не менее IEТ 15.
