🔥Установка точечных дымовых и тепловых пожарных извещателей

0 2019-05-21 08:46 0

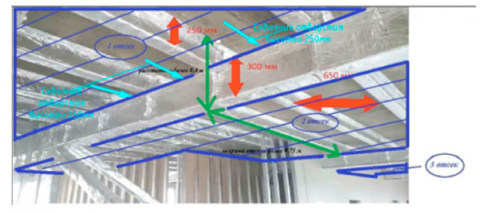

В здании сделали усиление потолка металлическими балками. Продольные балки высотой 250 мм, ширина между балками 650-670 мм, поперечные балки высотой 300 мм.
Т.е. всего от потолка до низа поперечной балки - 550 мм. Ниже будет смонтирован подвесной потолок. Необходимо ли ставить пожарные извещатели в каждый отсек? Или достаточно будет уменьшить контролируемую площадь на 25%? В здании есть дымоудаление.
2019-05-21 08:46 0
Николай Морозов
Ответил эксперт:
В соответствии с п.13.3.8 СП 5.13130.2009 "Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования"  (в редакции от 01.06.2011) точечные дымовые и тепловые пожарные извещатели следует устанавливать в каждом отсеке потолка шириной 0,75 м и более, ограниченном строительными конструкциями (балками, прогонами, ребрами плит и т.п.), выступающими от потолка на расстояние более 0,4 м.
Если строительные конструкции выступают от потолка на расстояние более 0,4 м, а образуемые ими отсеки по ширине меньше 0,75 м, контролируемая пожарными извещателями площадь, указанная в таблицах 13.3  и 13.5 , уменьшается на 40%.
При наличии на потолке выступающих частей от 0,08 до 0,4 м контролируемая пожарными извещателями площадь, указанная в таблицах 13.3  и 13.5 , уменьшается на 25%.
Максимальное расстояние между извещателями вдоль линейных балок определяется по таблицам 13.3  и 13.5  с учетом п.13.3.10 .

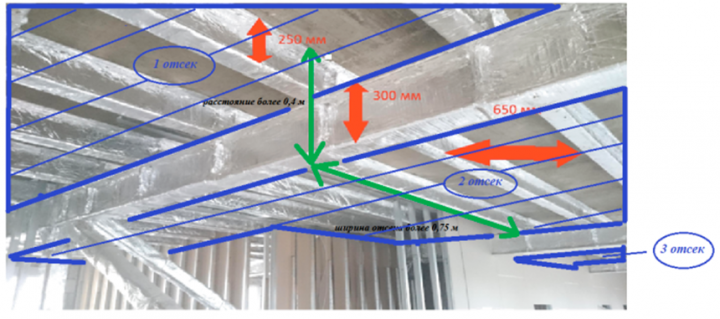

В вашем случае имеются отсеки шириной более 0,75 м, ограниченные строительными конструкциями (поперечными балками), выступающими от потолка на расстояние более 0,4 м, а именно 0,55 м.
Данные отсеки (1 отсек, 2 отсек, 3 отсек и т.д.) в свою очередь также разделены строительными конструкциями (продольными балками), выступающими от потолка на расстояние до 0,4 м, а именно 0,25 м, на отсеки шириной меньше 0,75 м, а именно 0,65-0,67м.
Исходя из данной ситуации, возможно сделать вывод о том, что точечные дымовые и тепловые пожарные извещатели следует устанавливать в каждом отсеке потолка, образованном поперечными балками, выступающими от потолка на расстояние более 0,4 м, а именно 0,55 м.
При этом при расстановке извещателей в данных отсеках контролируемая пожарными извещателями площадь, указанная в таблицах 13.3  и 13.5 , уменьшается на 25%, так как данные отсеки разделены, в свою очередь, продольными балками, выступающими от потолка на расстояние до 0,4 м, а именно 0,25 м.
При этом необходимо учитывать, что в соответствии с п.13.3.16 СП 5.13130.2009  извещатели, установленные на перекрытии, могут использоваться для защиты пространства, расположенного ниже перфорированного фальшпотолка, если одновременно выполняются условия:
- перфорация имеет периодическую структуру и ее площадь превышает 40% поверхности;
- минимальный размер каждой перфорации в любом сечении не менее 10 мм;
- толщина фальшпотолка не более чем в три раза превышает минимальный размер ячейки перфорации.
Если не выполняется хотя бы одно из этих требований, извещатели должны быть установлены на фальшпотолке в основном помещении, и в случае необходимости защиты пространства за подвесным потолком дополнительные извещатели должны быть установлены на основном потолке.
Требования к оборудованию пространства за подвесными потолками автоматическими установками противопожарной защиты установлены п.11 таблицы "А.2" приложения "А" СП 5.13130.2009 .
Уточнение:
Внес в рисунок уточнение - между продольными балками нет заполнителя. Как в этом случае будет выглядеть схема установки извещателей пожарных?
Ответ:
Несмотря на наличие сквозных проемов (отверстий) между потолком и поперечными балками, точечные дымовые и тепловые пожарные извещатели следует устанавливать в каждом отсеке потолка, образованном поперечными балками, выступающими от потолка на расстояние более 0,4 м, а именно 0,55 м.
При этом при расстановке извещателей в данных отсеках контролируемая пожарными извещателями площадь, указанная в таблицах 13.3  и 13.5 , уменьшается на 25%, так как данные отсеки разделены, в свою очередь, продольными балками, выступающими от потолка на расстояние до 0,4 м, а именно 0,25 м.
