🔥Устройство выхода на кровлю из лестничной клетки секционного жилого дома с мансардой

0 2019-05-21 09:28 0
  • г Москва
  • 21 мая 2019 09:28
  • 1 128
Как организовать доступ на кровлю в соответствии с СП 112.13330.2011 . (раздел 8 . тушение пожара и спасательные работы) из лестничной клетки секционного дома (Ф.1.3) с мансардой.
Высота от поверхности пожарного проезда до отметки открывающегося окна мансарды 16,1м.
Можно ли его предусмотреть в виде вертикальной лестницы П1 и люка (п.8.3  и п.8.6 ) из лестничной клетки?
Либо вертикальной лестницы П1 с балкона на уровне мансарды, к которому осуществляется непосредственный доступ с лестничной клетки (п.8.3  и п.8.8 )?

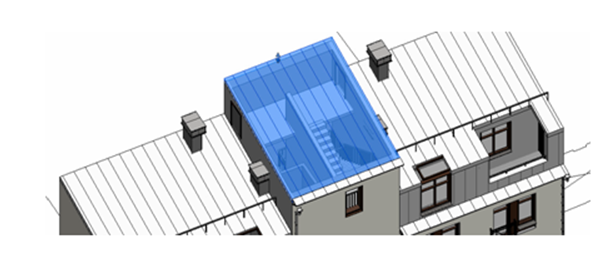

Либо требуется проектирование "будки" со стационарными лестничными маршами и площадками перед выходом (п.8.4 )?

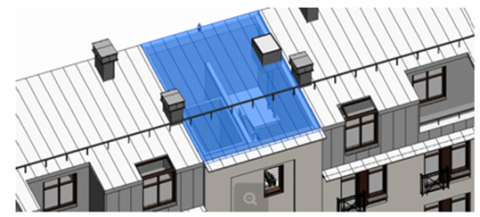

И если придется действовать как в последнем предположение: соответствие объекта высотному регламент по участку судят по отметке конька мансарды или отметке верха лестничной клетки?
2019-05-21 09:28 0
Николай Морозов
Ответил эксперт:
В настоящий момент при проектировании, строительстве, капитальном ремонте, реконструкции, техническом перевооружении, изменении функционального назначения объектов защиты (территорий, зданий, сооружений, наружных установок, инженерных систем, систем противопожарной защиты) применяются:
- Федеральный закон от 22 июля 2008 года N 123-ФЗ "Технический регламент о требованиях пожарной безопасности"  (ред. от 29.07.2017);
- нормативные документы, включенные в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 22 июля 2008 года N 123-ФЗ "Технический регламент о требованиях пожарной безопасности" , утвержденный Приказом Росстандарта от 16.04.2014 N 474  (ред. от 25.02.2016);
- Федеральный закон от 30 декабря 2009 года N 384-ФЗ "Технический регламент о безопасности зданий и сооружений"  (ред. от 02.07.2013);
- нормативные документы, включенные в Перечень национальных стандартов и сводов правил (частей таких стандартов и сводов правил), в результате применения которых на обязательной основе обеспечивается соблюдение требований Федерального закона "Технический регламент о безопасности зданий и сооружений" , утвержденный Постановлением Правительства РФ от 26.12.2014 N 1521  (ред. от 07.12.2016);
- нормативные документы, включенные в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 30 декабря 2009 года N 384-ФЗ "Технический регламент о безопасности зданий и сооружений",  утвержденный Приказом Росстандарта от 30.03.2015 N 365  (ред. 10.05.2017);
В настоящий момент к нормативным документам по пожарной безопасности относятся:
- СП 1.13130.2009 "Системы противопожарной защиты. Эвакуационные пути и выходы"  (в редакции от 09.12.2010) (свод правил в целом);
- СП 2.13130.2012 "Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты"  (ред. от 23.10.2013) (свод правил в целом);
- СП 4.13130.2013 "Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям"  (ред. от 18.07.2013) (свод правил в целом).
К нормативным документам ОБЯЗАТЕЛЬНОГО применения в области безопасности зданий и сооружений в настоящий момент относится:
- СП 54.13330.2011 "Свод правил. Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003" , а именно  разделов 1  (пункт 1.1 ), 4  (пункты 4.3 -4.7 , абзацы третий - шестой пункта 4.8 , пункты 4.9 , 4.10  (за исключением слов "все предприятия, а также магазины с режимом функционирования после 23 ч"), 4.11 , 4.12 ), 5  (пункты 5.5 , 5.8 ), 6  (пункты 6.2 , 6.5 -6.8 ), 7  (пункты 7.1.2 , 7.1.4 -7.1.14 , абзац второй пункта 7.1.15 , пункты 7.2.1 -7.2.15 , 7.3.6 -7.3.10 , 7.4.2 , 7.4.3 , 7.4.5 , 7.4.6 ), 8  (пункты 8.2 -8.7 , 8.11 -8.13 ), 9  (пункты 9.2 -9.4 , 9.6 , 9.7 , 9.10 -9.12 , 9.16 , 9.18 -9.20 , 9.22 , 9.23 , 9.25 -9.28 , 9.31 , 9.32 ), 10  (пункт 10.6 ), 11  (пункты 11.3 , 11.4 ).
В настоящий момент (после 1 мая 2009 года и по настоящий момент)СНиП 21-01-97 "Пожарная безопасность зданий и сооружений" (зарегистрирован Росстандартом в качестве СП 112.13330.2011) :
- не относится к нормативным документам по пожарной безопасности, содержащим требования пожарной безопасности, применение которых на добровольной основе обеспечивает соблюдение требований Федерального закона N 123-ФЗ  (не включен в Перечень , утвержденный Приказом Росстандарта от 16.04.2014 N 474  (ред. от 25.02.2016));
- не относится к нормативным документам обязательного применения в области безопасности зданий и сооружений (не включен в Перечень , утвержденный Постановлением Правительства РФ от 26.12.2014 N 1521  (ред. от 07.12.2016));
- не относится к нормативным документам, применение которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 30 декабря 2009 года N 384-ФЗ "Технический регламент о безопасности зданий и сооружений"  (не включен в Перечень , утвержденный Приказом Росстандарта от 30.03.2015 N 365  (ред. 10.05.2017)).
Соответственно, в настоящий момент СНиП 21-01-97 "Пожарная безопасность зданий и сооружений" (зарегистрирован Росстандартом в качестве СП 112.13330.2011)  не применяется при проектировании, строительстве, капитальном ремонте, реконструкции, техническом перевооружении, изменении функционального назначения объектов защиты (территорий, зданий, сооружений, наружных установок, инженерных систем, систем противопожарной защиты).
В настоящий момент требования о необходимости устройства выходов на кровли зданий (сооружений) установлены ст. 90 "Обеспечение деятельности пожарных подразделений" Федерального закона от 22 июля 2008 года N 123-ФЗ  и разделом N 7 "Обеспечение деятельности пожарных подразделений" СП 4.13130.2013 .
В соответствии с ч.2 ст.90 Федерального закона от 22 июля 2008 года N 123-ФЗ , п. 7.2 СП 4.13130.2013  в зданиях и сооружениях высотой 10 и более метров от отметки поверхности проезда пожарных машин до карниза кровли или верха наружной стены (парапета) должны предусматриваться выходы на кровлю:
- с лестничных клеток непосредственно;
- или через чердак (в данном случае чердак является транзитным участком для выхода на кровлю);
- либо по лестницам 3-го типа;
- или по наружным пожарным лестницам.
Этаж мансардный (мансарда): этаж в чердачном пространстве, фасад которого полностью или частично образован поверхностью (поверхностями) наклонной или ломаной крыши, в случае, когда линия пересечения плоскости крыши и вертикального участка наружной стены фасада находится на высоте не более 1,5 м от уровня пола мансардного этажа (п.3.48 СП 4.13130.2013 ).
Чердак: пространство между перекрытием верхнего этажа, покрытием здания (крышей) и наружными стенами (при их наличии), расположенное выше перекрытия верхнего этажа (п.3.45 СП 4.13130.2013 ).
В соответствии с п.7.3 СП 4.13130.2013  число выходов на кровлю (но не менее чем один выход) и их расположение следует предусматривать в зависимости от класса функциональной пожарной опасности и размеров здания и сооружения:
- на каждые полные и неполные 100 метров длины здания и сооружения с чердачным покрытием и не менее чем один выход на каждые полные и неполные 1000 квадратных метров площади кровли здания и сооружения с бесчердачным покрытием для зданий классов Ф.1, Ф.2, Ф.3 и Ф.4;
- по пожарным лестницам через каждые 200 метров по периметру зданий и сооружений класса Ф.5.
В соответствии с п.7.6 СП 4.13130.2013  выходы с лестничных клеток на кровлю или чердак предусматриваются по лестничным маршам с площадками перед выходом через противопожарные двери 2-го типа размером не менее 0,75x1,5 метра.
Указанные марши и площадки должны выполняться из негорючих материалов и иметь уклон не более 2:1 и ширину не менее 0,9 метра.
В соответствии с п. 7.7 СП 4.13130.2013  в зданиях и сооружениях классов Ф.1, Ф.2, Ф.3 и Ф.4 высотой не более 15 метров допускается устройство выходов на чердак или кровлю с лестничных клеток через противопожарные люки 2-го типа размером 0,6x0,8 метра по закрепленным стальным стремянкам.
В соответствии с п.4.4 СП 2.13130.2012  высота и этажность зданий, кроме специально оговоренных случаев, определяются согласно СП 1.13130.2009 .
Высота здания: высота здания определяется высотой расположения верхнего этажа, не считая верхнего технического этажа, а высота расположения этажа определяется разностью отметок поверхности проезда для пожарных машин и нижней границы открывающегося проема (окна) в наружной стене. При отсутствии открывающихся окон (проемов) высота расположения этажа определяется полусуммой отметок пола и потолка этажа. При наличии эксплуатируемого покрытия высота здания определяется по максимальному значению разницы отметок поверхности проездов для пожарных машин и верхней границы ограждений покрытия (п.3.1 СП 1.13130.2009 ).
Соответственно, исходя из анализа требований, установленных ч.2 ст.90 Федерального закона от 22 июля 2008 года N 123-ФЗ , п.7.2 , п.7.3 , п.7.6 , п.7.7 СП 4.13130.2013 , возможно, сделать вывод о том, что если высота жилого здания (Ф.1.3) более 15 м (разность отметок поверхности проезда для пожарных машин и нижней границы открывающегося проема (окна) в наружной стене на уровне мансардного этажа), то в этом случае необходимо предусматривать выходы с лестничных клеток непосредственно на кровлю по лестничным маршам с площадками перед выходами через противопожарные двери 2-го типа размером не менее 0,75x1,5 метра.
Указанные марши и площадки должны выполняться из негорючих материалов и иметь уклон не более 2:1 и ширину не менее 0,9 метра.
Если высота здания не более 15 м (разность отметок поверхности проезда для пожарных машин и нижней границы открывающегося проема (окна) в наружной стене на уровне мансардного этажа), то в этом случае допускается устройство выходов на кровлю с лестничных клеток через противопожарные люки 2-го типа размером 0,6x0,8 метра по закрепленным стальным стремянкам.
Также необходимо учитывать, что в соответствии с п.7.9 СП 4.13130.2013  в зданиях и сооружениях с мансардами предусматриваются люки в ограждающих конструкциях пазух чердаков.
В соответствии с п.1.1 СП 54.13330.2011  (пункт обязательного применения) высота здания определяется разностью отметок поверхности проезда для пожарных машин и нижней границы открывающегося проема (окна) в наружной стене верхнего этажа, в том числе мансардного. При этом верхний технический этаж не учитывается.
В соответствии с п.Б.5 СП 118.13330.2012 "Общественные здания и сооружения. Актуализированная редакция СНиП 31-06-2009"  (ред. от 03.12.2016) (пункт добровольного применения):
- высота здания (пожарно-техническая): расстояние между отметкой поверхности проезда для пожарных машин и:
нижней границей открывающегося проема (окна) в наружной стене верхнего этажа;
полусуммой отметок пола и потолка помещений верхнего этажа при не открывающихся окнах (проемах);
или верхней границей ограждения эксплуатируемой кровли здания;
- высота здания (архитектурная): Одна из основных характеристик здания, определяемая количеством этажей или вертикальным линейным размером от проектной отметки земли до наивысшей отметки конструктивного элемента здания: парапет плоской кровли; карниз, конек или фронтон скатной крыши; купол; шпиль; башня, которые устанавливаются для определения высоты при архитектурно-композиционном решении объекта в окружающей среде.
Примечание - Крышные антенны, молниеотводы и другие инженерные устройства не учитываются.
Соответственно:
- пожарно-техническая высота жилого здания (Ф.1.3) определяется высотой расположения верхнего этажа, не считая верхнего технического этажа, а высота расположения этажа определяется разностью отметок поверхности проезда для пожарных машин и нижней границы открывающегося проема (окна) в наружной стене. При отсутствии открывающихся окон (проемов) высота расположения этажа определяется полусуммой отметок пола и потолка этажа. При наличии эксплуатируемого покрытия высота здания определяется по максимальному значению разницы отметок поверхности проездов для пожарных машин и верхней границы ограждений покрытия (п.3.1 СП 1.13130.2009 ).
- высота жилого здания (Ф.1.3) в рамках применения СП 54.13330.2011  определяется разностью отметок поверхности проезда для пожарных машин и нижней границы открывающегося проема (окна) в наружной стене верхнего этажа, в том числе мансардного. При этом верхний технический этаж не учитывается (п.1.1 СП 54.13330.2011 );
- архитектурная высота жилого здания (Ф.1.3): одна из основных характеристик здания, определяемая количеством этажей или вертикальным линейным размером от проектной отметки земли до наивысшей отметки конструктивного элемента здания: парапет плоской кровли; карниз, конек или фронтон скатной крыши; купол; шпиль; башня, которые устанавливаются для определения высоты при архитектурно-композиционном решении объекта в окружающей среде.
Примечание - Крышные антенны, молниеотводы и другие инженерные устройства не учитываются.

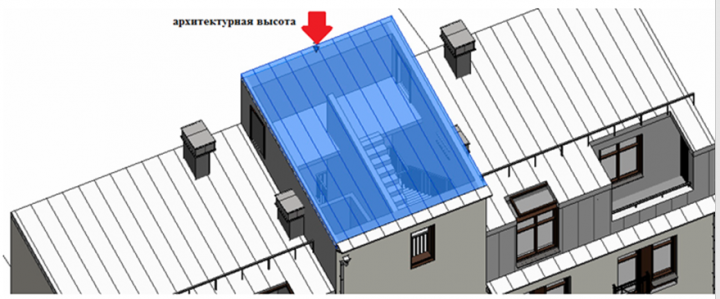

Соответственно, в рамках проверки соответствия объекта высотному регламенту, будет применяться архитектурная высота жилого здания (Ф.1.3), а именно вертикальный линейный размер от проектной отметки земли до наивысшей отметки конструктивного элемента здания, то есть до наивысшей отметки покрытия лестничной клетки.
