🔥Устройство кабельной проходки через противопожарную преграду

0 2019-05-21 09:57 0
  • г Москва
  • 21 мая 2019 09:57
  • 80
По п.2.1.58 ПУЭ  изд.7 Проход проводов и кабелей через стены, междуэтажные перекрытия или выхода их наружу должен быть выполнен в трубе, коробе, проеме и т.п. Означает ли это, что можно устраивать проходку кабелей через стены и перекрытия только в проеме (отверстии) строительной конструкции без обязательного применения для проходки трубы, короба и нет запрета на такую проходку в других пожарных нормативах ФЗ-123, СП и т.д.?
2019-05-21 09:57 0
Николай Морозов
Ответил эксперт:
В соответствии с ч.7 ст.82 Федерального закона от 22.07.2008 N 123-ФЗ (ред. от 03.07.2016) "Технический регламент о требованиях пожарной безопасности"  в местах прохождения кабельных каналов, коробов, кабелей и проводов через строительные конструкции с нормируемым пределом огнестойкости должны быть предусмотрены кабельные проходки с пределом огнестойкости не ниже предела огнестойкости данных конструкций.
В соответствии с ч.4 ст.137 Федерального закона от 22.07.2008 N 123-ФЗ  узлы пересечения ограждающих строительных конструкций кабелями, трубопроводами и другим технологическим оборудованием должны иметь предел огнестойкости не ниже требуемых пределов, установленных для этих конструкций
В соответствии с п.22 Правил противопожарного режима в Российской Федерации  (утверждены постановлением Правительства РФ от 25.04.2012 N 390 "О противопожарном режиме" ) (ред. от 06.04.2016) руководитель организации организует проведение работ по заделке негорючими материалами, обеспечивающими требуемый предел огнестойкости и дымогазонепроницаемость, образовавшихся отверстий и зазоров в местах пересечения противопожарных преград различными инженерными (в том числе электрическими проводами, кабелями) и технологическими коммуникациями.
В соответствии со ст.146 Федерального закона от 22.07.2008 N 123-ФЗ  конструкции заполнений проемов в противопожарных преградах, кабельные проходки, кабельные короба, каналы и трубы из полимерных материалов для прокладки кабелей, герметичные кабельные вводы подлежат подтверждению соответствия продукции требованиям пожарной безопасности (сертификация продукции).
На проходки кабельные, вводы герметичные и проходы шинопроводов, выполненные в ограждающих конструкциях с нормируемыми пределами огнестойкости или противопожарных преградах распространяется ГОСТ Р 53310-2009 "Проходки кабельные, вводы герметичные и проходы шинопроводов" .
В соответствии с п.3.1 ГОСТ Р 53310-2009  проходка кабельная: конструктивный элемент, изделие или сборная конструкция, предназначенная для заделки мест прохода кабелей через ограждающие конструкции с нормируемыми пределами огнестойкости или противопожарные преграды и препятствующая распространению горения в примыкающие помещения в течение нормированного времени. Проходка кабельная включает в себя кабели, закладные детали (короба, лотки, трубы и т.п.), заделочные материалы и сборные или конструктивные элементы.
В соответствии с п.4.1 ГОСТ Р 53310-2009  проходки кабельные, вводы герметичные и проходы шинопроводов, выполненные в ограждающих конструкциях с нормируемыми пределами огнестойкости или противопожарных преградах, должны иметь предел огнестойкости не ниже предела огнестойкости пересекаемой конструкции.
В соответствии с п.4.2 ГОСТ Р 53310-2009  конструкция проходок должна обеспечивать возможность замены и (или) дополнительной прокладки проводов, кабелей, возможность их технического обслуживания.
Соответственно, в местах прохождения кабельных каналов, коробов, кабелей и проводов, в том числе систем противопожарной защиты через противопожарные преграды (противопожарные стены, противопожарные перегородки, противопожарные перекрытия) и строительные конструкции с нормируемым пределом огнестойкости должны быть предусмотрены сертифицированные кабельные проходки с пределом огнестойкости не ниже предела огнестойкости данных конструкций.
На проходки кабельные, вводы герметичные и проходы шинопроводов, выполненные в ограждающих конструкциях с нормируемыми пределами огнестойкости или противопожарных преградах, распространяется ГОСТ Р 53310-2009 "Проходки кабельные, вводы герметичные и проходы шинопроводов" .

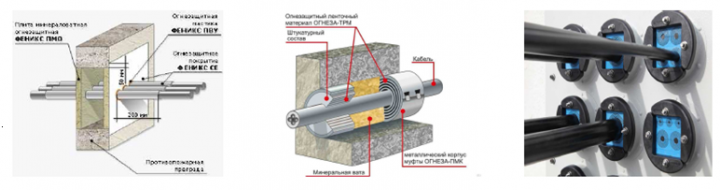

К примеру (кабельные проходки):
Требования по монтажу электропроводок установлены ГОСТ Р 50571.5.52-2011 "Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки" .
В соответствии с п.522.8.14 ГОСТ Р 50571.5.52-2011  если электропроводка проходит через перегородку, она должна быть защищена от механических повреждений, например, металлической оболочкой или применением бронированных кабелей, или при помощи трубы или уплотнительного кольца.
Примечание - Не допускается прохождение электропроводки через элемент строительной конструкции, который предназначен для того, чтобы воспринимать нагрузку, если целостность воспринимающего нагрузку элемента нельзя гарантировать после воздействия нагрузки.
Соответственно, в целях защиты кабелей и проводов от механических повреждений в местах прохождения кабелей и проводов через строительные конструкции, не являющиеся противопожарными преградами и не имеющие нормируемых пределом огнестойкости, могут применяться любые элементы, изделия или сборные конструкции, в том числе пластиковые трубы, металлорукава и т.п., а в целях герметизации (заделки, уплотнения) образовавшихся проемов (отверстий) могут применяться пены, мастики и т.п.
При этом необходимо учитывать, что уплотнения должны быть совместимыми с материалами электропроводки, с которой они находятся в контакте.
