Вопрос по узлам прохода , а именно: проход стояков отопления из стальных труб через межэтажные перекрытия и проход воздуховодов через межэтажные перекрытия.
Согласно СП 60.13330.2012 п.6.3.5  Трубопроводы в местах пересечения перекрытий, внутренних стен и перегородок следует прокладывать в гильзах из негорючих материалов.
Заделку зазоров и отверстий в местах пересечений трубопроводами ограждающих конструкций следует предусматривать негорючими материалами, обеспечивая нормируемый предел огнестойкости пересекаемых конструкций.
Пределы огнестойкости узлов пересечений строительных конструкций трубопроводами из полимерных материалов следует определять по ГОСТ Р 53306 .
Согласно СП 2.13130 п.5.2.4  Узлы пересечения строительных конструкций с нормируемыми пределами огнестойкости кабелями, трубопроводами, воздуховодами и другим технологическим оборудованием должны иметь предел огнестойкости не ниже пределов, установленных для пересекаемых конструкций. Пределы огнестойкости узлов пересечения (проходок) определяют по ГОСТ 30247, ГОСТ Р 53299 , ГОСТ Р 53306 , ГОСТ Р 53310 .
Из этого пункта к стальным трубопроводов может относиться только ГОСТ 30247 "Конструкции строительные. методы испытаний на огнестойкость".
Поясните, обязательно ли применять узел прохода трубопроводов из стальных труб через перекрытие, имеющий сертификат соответствия требованиям технического регламента (ФЗ 123 ) или достаточно выполнить заделку гильзы материалами, имеющими сертификат?
Обязательно ли применять сертифицированные узлы прохода возхдуховода общеобменной вентиляции через стены и перекрытия помещений, или достаточно предусмотреть заделку отверстия материалом, имеющим предел огнестойкости равный пределу огнестойкости строительной конструкции?
2019-05-21 10:16 0
Николай Морозов
Ответил эксперт:
В настоящий момент в отношении зданий, сооружений, инженерных систем, систем противопожарной защиты применяются:
- Федеральный закон от 22 июля 2008 года N 123-ФЗ "Технический регламент о требованиях пожарной безопасности" ;
- нормативные документы, включенные в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 22 июля 2008 г. N 123-ФЗ "Технический регламент о требованиях пожарной безопасности , утвержденный Приказом Росстандарта от 16.04.2014 N 474 ;
- нормативные документы, включенные в Перечень национальных стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения Федерального закона "Технический регламент о требованиях пожарной безопасности" и осуществления оценки соответствия , утвержденный распоряжением Правительства РФ от 10 марта 2009 года N 304-р .
- Федеральный закон от 30 декабря 2009 года N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" ;
- нормативные документы, включенные в Перечень национальных стандартов и сводов правил (частей таких стандартов и сводов правил), в результате применения которых на обязательной основе обеспечивается соблюдение требований Федерального закона "Технический регламент о безопасности зданий и сооружений" , утвержденный Постановлением Правительства РФ от 26.12.2014 N 1521 ;
- Правила противопожарного режима в Российской Федерации  (утверждены Постановлением Правительства РФ от 25.04.2012 N 390 "О противопожарном режиме" ).
В настоящий момент к нормативным документам по пожарной безопасности относятся:
- СП 2.13130.2012 "Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты" ;
- СП 4.13130.2013 "Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям"  (ред. от 18.07.2013);
- СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Противопожарные требования" ;
- ГОСТ Р 53306-2009 "Узлы пересечения ограждающих строительных конструкций трубопроводами из полимерных материалов. Метод испытания на огнестойкость"  (стандарт в целом);
- СП 60.13330.2012 "Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003"  (разделы 6 , 7 , 8 ).
К нормативным документам обязательного применения в области безопасности зданий и сооружений в настоящий момент относится:
- СП 60.13330.2012 "Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003" , а именно Разделы 1 , 4  (за исключением пункта 4.7 ), 5  (за исключением пункта 5.3 ), 6.1  (пункты 6.1.2-6.1.4 , 6.1.6 , 6.1.7 ), 6.2  (пункты 6.2.4-6.2.6 , 6.2.8-6.2.10 ), 6.3  (пункты 6.3.2-6.3.8 ), 6.4  (пункты 6.4.1-6.4.3 , 6.4.5 , 6.4.7-6.4.9 , 6.4.11 , 6.4.14 ), 6.5  (пункты 6.5.3-6.5.8 ), 7  (пункты 7.1.2 , 7.1.3 , 7.1.5-7.1.10 , 7.1.12 , 7.1.18 , 7.2.1-7.3.5 , 7.4.1-7.4.4 , 7.4.6 , 7.5.1 , 7.5.2 , 7.5.5 , 7.5.11 , 7.6.1-7.6.5 , 7.9.4-7.9.16 , 7.10.2 , 7.10.3 , 7.10.6 , 7.10.7 , 7.11.1-7.11.14 ), 8 , 9  (пункты 9.5 , 9.7-9.14 , 9.16 , 9.23 ), 10 , 11  (пункты 11.4.3-11.4.7 ), 12 , 13  (пункты 13.3-13.7 ), 14  (пункты 14.1 , 14.2 ), приложения А - Д, Ж , И , К .
В соответствии с ч.4 ст.137 Федерального закона от 22 июля 2008 года N 123-ФЗ  узлы пересечения ограждающих строительных конструкций кабелями, трубопроводами и другим технологическим оборудованием должны иметь предел огнестойкости не ниже требуемых пределов, установленных для этих конструкций.
В соответствии с п.5.2.4 СП 2.13130.2012  узлы пересечения строительных конструкций с нормируемыми пределами огнестойкости кабелями, трубопроводами, воздуховодами и другим технологическим оборудованием должны иметь предел огнестойкости не ниже пределов, установленных для пересекаемых конструкций.
В соответствии с п.6.23 СП 7.13130.2013  места прохода транзитных воздуховодов через стены, перегородки и перекрытия зданий (в том числе в кожухах и шахтах) следует уплотнять негорючими материалами, обеспечивая нормируемый предел огнестойкости пересекаемой ограждающей конструкции, за исключением мест прохода воздуховодов через перекрытия (в пределах обслуживаемого отсека) в шахтах с транзитными воздуховодами, выполненными согласно подпунктам "б" , "в" пункта 6.18  и подпунктам "а"-"в" пункта 6.20.
В соответствии с п.22 Правил противопожарного режима в РФ  руководитель организации организует проведение работ по заделке негорючими материалами, обеспечивающими требуемый предел огнестойкости и дымогазонепроницаемость, образовавшихся отверстий и зазоров в местах пересечения противопожарных преград различными инженерными (в том числе электрическими проводами, кабелями) и технологическими коммуникациями.
Пределы огнестойкости узлов пересечения трубопроводами из полимерных материалов определяют по ГОСТ Р 53306-2009 "Узлы пересечения ограждающих строительных конструкций трубопроводами из полимерных материалов. Метод испытания на огнестойкость" .
Соответственно, узлы пересечения строительных конструкций с нормируемыми пределами огнестойкости и противопожарных преград трубопроводами ГВС, ХВС, канализации, отопления и воздуховодами должны иметь предел огнестойкости не ниже пределов, установленных для пересекаемых конструкций.
В узлах пересечения канализационными трубопроводами из полимерных материалов ограждающих строительных конструкций с нормируемыми пределами огнестойкости должны устанавливаться сертифицированные отсечные защитные устройства (обжимные муфты из терморасширяющихся материалов, клапаны или иные приспособления), соответствующие требованиям ГОСТ Р 53306-2009.

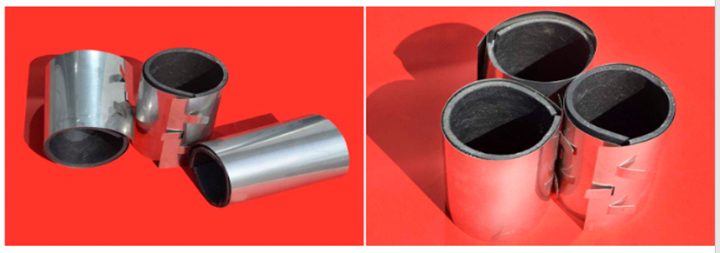

К примеру,
Соответственно, в узлах пересечения канализационными трубопроводами из полимерных материалов именно противопожарных преград (противопожарных стен, перегородок, перекрытий) и строительных конструкций с нормируемыми пределами огнестойкости должны устанавливаться в обязательном порядке сертифицированные обжимные муфты из терморасширяющихся материалов с соответствующим пределом огнестойкости.
К примеру, в узлах пересечения канализационными трубопроводами из полимерных материалов междуэтажных перекрытий 2-го типа (REI 60) должны устанавливаться в обязательном порядке сертифицированные обжимные муфты из терморасширяющихся материалов с пределом огнестойкости не менее EI 60.
К примеру, в узлах пересечения канализационными трубопроводами из полимерных материалов противопожарных стен 2-го типа (REI 45) должны устанавливаться в обязательном порядке сертифицированные обжимные муфты из терморасширяющихся материалов с пределом огнестойкости не менее EI 45.
В соответствии с п.6.3.5 СП 60.13330.2012  трубопроводы в местах пересечения перекрытий, внутренних стен и перегородок следует прокладывать в гильзах из негорючих материалов.
Заделку зазоров и отверстий в местах пересечений трубопроводами ограждающих конструкций следует предусматривать негорючими материалами, обеспечивая нормируемый предел огнестойкости пересекаемых конструкций.
Пределы огнестойкости узлов пересечений строительных конструкций трубопроводами из полимерных материалов следует определять по ГОСТ Р 53306 .
Вместе с т тем, в настоящий момент ГОСТ Р 53306-2009  (п.1.2 ) не распространяется на узлы пересечения ограждающих строительных конструкций трубопроводами, предназначенными для перемещения жидкостей под давлением, то есть не распространяется на узлы пересечения трубопроводами ХВС, ГВС и отопления из полимерных материалов.
В настоящий момент нормативными документами по пожарной безопасности (в том числе СП 2.13130.2012 , СП 4.13130.2013 , ГОСТ Р 53306-2009 ) и СП 30.13330.2012 , СП 60.13330.2012  не определены конкретные противопожарные мероприятия о порядке устройства отсечных защитных устройств для трубопроводов из полимерных материалов, предназначенных для перемещения жидкостей под давлением (трубопроводы ХВС, ГВС, отопления).
В связи с этим, возможно, применить требования, установленные п.6.3.5 СП 60.13330.2012 , п.22 Правил противопожарного режима в Российской Федерации , а именно:
- трубопроводы ГВС, ХВС и отопления из полимерных материалов, а также из негорючих материалов (сталь, медь, латунь и др.) в местах пересечения противопожарных преград (противопожарных стен, перегородок, перекрытий) следует прокладывать в гильзах из негорючих материалов;
- заделку зазоров и отверстий в местах пересечений трубопроводами противопожарных преград (противопожарных стен, перегородок, перекрытий) следует предусматривать негорючими материалами, обеспечивая нормируемый предел огнестойкости пересекаемых конструкций. В качестве уплотнителя возможно использовать строительный раствор (цементно - песчаная смесь), при этом заделка осуществляется на всю толщину строительной конструкции;
- в качестве заделки зазоров и отверстий в местах пересечений трубопроводами противопожарных преград (противопожарных стен, перегородок, перекрытий) также возможно использовать герметики, монтажные пены, пасты, прошедшие обязательное подтверждение соответствия требованиям Федерального закона N 123-ФЗ  в форме декларирования соответствия или в форме обязательной сертификации. В протоколе испытаний должна быть указана информация о фактическом пределе огнестойкости, которую могут обеспечить герметики, монтажные пены, пасты при использовании их в качестве уплотнителей в места прохода (узлах пересечения) коммуникаций.
Места прохода воздуховодов через противопожарные преграды (противопожарные стены, перегородки, перекрытия) следует уплотнять негорючими материалами, обеспечивая нормируемый предел огнестойкости пересекаемой ограждающей конструкции.
В качестве уплотнителя возможно использовать строительный раствор (цементно - песчаная смесь), при этом заделка осуществляется на всю толщину строительной конструкции.
Также возможно использовать герметики, монтажные пены, пасты, прошедшие обязательное подтверждение соответствия требованиям Федерального закона N 123-ФЗ  в форме декларирования соответствия или в форме обязательной сертификации.
