🔥Устройство системы общеобменной вентиляции, обслуживающей последний этаж жилого здания

0 2019-05-21 10:43 0
В жилых зданий вытяжка делается с двух верхних этажей самостоятельными каналами.
В СП 7.13130.2013, п.6.10,  говорится, что воздушные затворы должны быть не менее двух метров.
При холодном чердаке воздуховод с верхнего этажа воздушным затвором не является (по определению воздушного затвора СП 7.13130.2013 ).
Какова должна быть высота воздуховода, удаляющего воздух с последнего этажа, при объединении воздуховодов в пределах холодного чердака в общую шахту?
Меня интересует, нужно ли с верхнего этажа выполнять воздушный затвор высотой 2,0 м при объединении воздуховодов в пределах холодного чердака в общую шахту?
Воздушный затвор необходимо выполнять "для предотвращения задымления вышележащих этажей" - из определения воздушного затвора СП 7.13130.2013 , т.к. над верхним этажом находится холодный чердак, значит, затвор не нужен.
Экспертиза требует, чтобы с верхнего этажа был выполнен воздушный затвор высотой 2,0 м в соответствии с п.6.10 СП 7.13130.2013.
Прошу разъяснить обоснованность требования эксперта.
2019-05-21 10:43 0
Николай Морозов
Ответил эксперт:
В соответствии с пп."б" п.6.10 СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Противопожарные требования"  для предотвращения распространения продуктов горения при пожаре в помещения различных этажей по воздуховодам систем общеобменной вентиляции, воздушного отопления и кондиционирования должны быть предусмотрены следующие устройства: воздушные затворы - на поэтажных сборных воздуховодах в местах присоединения их к вертикальному или горизонтальному коллектору для жилых, общественных, административно-бытовых (в том числе для санузлов, умывальных, душевых, бань, а также кухонь жилых зданий) и производственных помещений категории Г.
Пунктом 3.1 СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Противопожарные требования"  установлено определение "воздушный затвор": конструктивный элемент этажного ответвления воздуховода от вертикального коллектора, обеспечивающий разворот потока газов (продуктов горения), перемещаемых в воздуховоде, в противоположном (обратном) направлении для предотвращения задымления вышележащих этажей.
В соответствии с п.6.10 СП 7.13130.2013  геометрические и конструктивные характеристики воздушных затворов должны обеспечивать при пожаре предотвращение распространения продуктов горения из коллекторов через поэтажные сборные воздуховоды в помещения различных этажей; длину вертикального участка воздуховода воздушного затвора следует принимать расчетную, но не менее 2 м.
В соответствии с п.6.11 СП 7.13130.2013  если по техническим причинам установить противопожарные клапаны или воздушные затворы невозможно, то объединять воздуховоды из разных помещений в одну систему не допускается. В этом случае для каждого помещения необходимо предусмотреть отдельные системы без противопожарных клапанов или воздушных затворов.
В соответствии с п.7.11.1 СП 60.13330.2012 "Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003"  объединение теплым чердаком воздуховодов общеобменной вытяжной вентиляции допускается предусматривать в жилых, общественных (кроме зданий здравоохранения) и административно-бытовых зданиях.
Соответственно, объединение холодным чердаком воздуховодов общеобменной вытяжной вентиляции не допускается.
Соответственно, в жилом здании с холодным чердаком для системы общеобменной вентиляции, обслуживающей последний этаж, не представляется возможным устройство воздушного затвора, так как, учитывая длину вертикального участка воздуховода воздушного затвора не менее 2 м, место присоединения вертикального участка воздуховода воздушного затвора к сборному коллектору будет располагаться в объеме холодного чердака, что не допускается п.7.11.1 СП 60.13330.2012 .
Соответственно, на основании п.6.11 СП 7.13130.2013  для помещений последнего этажа в жилых зданиях с холодным чердаком необходимо предусматривать отдельные системы общеобменной вентиляции.

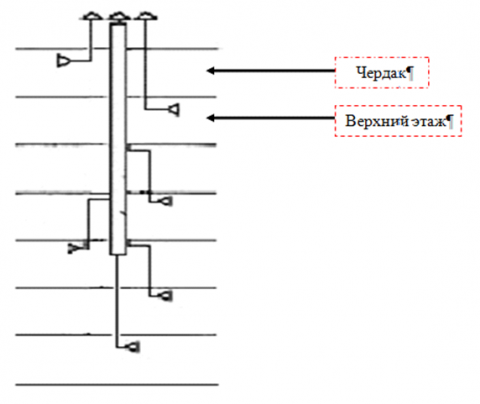

Пример: принципиальная схема систем вытяжной естественной вентиляции с воздушными затворами и вертикальными сборными коллекторами в зданиях без теплого чердака.
