🔥Устройство транзитного воздуховода

0 2019-05-21 10:50 0
  • г Москва
  • 21 мая 2019 10:50
  • 51
Вопросы по прокладке транзитных воздуховодов:
1) Вопрос по установке противопожарных клапанов на воздуховодах при пересечении ограждающих конструкций шахты.

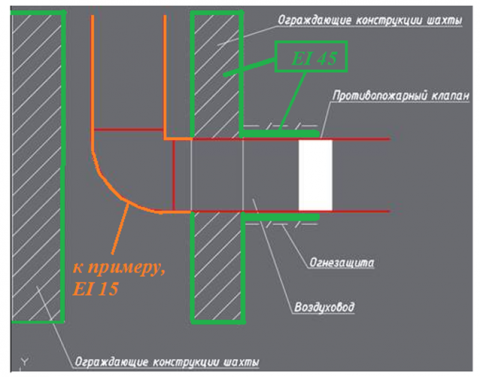

Возможна ли установка противопожарных клапанов на воздуховодах за пределами проема в ограждающей конструкции шахты с обеспечением нормируемого передела огнестойкости воздуховода на участке от клапана до конструкций шахты (см. эскиз)?
2) в соответствии с п.6.18 в)  допускается прокладка транзитных воздуховодов с пределом огнестойкости ниже нормируемых. Какую минимальную огнестойкость воздуховодов необходимо обеспечивать в данном случае?
2019-05-21 10:50 0
Николай Морозов
Ответил эксперт:
В соответствии с п.6.11 СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Противопожарные требования"  противопожарные нормально открытые клапаны, указанные в подпунктах "а" , "в" , "г"  и "д" пункта 6.10 , следует устанавливать в проемах ограждающих строительных конструкций с нормируемыми пределами огнестойкости или с любой стороны указанных конструкций, обеспечивая предел огнестойкости воздуховода на участке от поверхности ограждающей конструкции до закрытой заслонки клапана, равный нормируемому пределу огнестойкости этой конструкции. При этом различные варианты установки в зависимости от технических характеристик противопожарных нормально открытых клапанов, соответствующие различным направлениям возможного теплового воздействия на их конструкции, следует принимать с учетом данных сертификатов соответствия.
В соответствии с п.6.17 СП 7.13130.2013  условия прокладки транзитных воздуховодов и коллекторов систем вентиляции любого назначения (кроме систем противодымной вентиляции) в одном пожарном отсеке и пределы огнестойкости указанных воздуховодов и коллекторов следует предусматривать на всем протяжении от мест пересечений ограждающих строительных конструкций обслуживаемых помещений до помещений для вентиляционного оборудования согласно приложению В .
В соответствии с подпунктом "в" п.6.18 СП 7.13130.2013  транзитные воздуховоды и коллекторы систем любого назначения в пределах одного пожарного отсека допускается проектировать из негорючих материалов и с пределами огнестойкости ниже нормируемых при условии прокладки транзитных воздуховодов и коллекторов (кроме воздуховодов и коллекторов для производственных помещений категорий А и Б, а также для складов категорий А, Б, B1, В2) в общих шахтах с ограждающими конструкциями, имеющими предел огнестойкости не менее EI 45, и установки противопожарных нормально открытых клапанов на каждом воздуховоде, пересекающем ограждающие конструкции общей шахты.
Исходя из анализа выше указанных требований, возможно сделать следующий вывод:
1. В вашем случае ограждающие конструкции общей шахты в пределах одного пожарного отсека должны иметь предел не менее EI 45.
2. Противопожарный нормально открытый клапан возможно установить со стороны ограждающей конструкции данной шахты, обеспечивая при этом предел огнестойкости воздуховода на участке от поверхности ограждающей конструкции шахты до закрытой заслонки клапана, равный нормируемому пределу огнестойкости этой конструкции (шахты), то есть не менее IE 45.
При этом различные варианты установки в зависимости от технических характеристик противопожарных нормально открытых клапанов, соответствующие различным направлениям возможного теплового воздействия на их конструкции, следует принимать с учетом данных сертификатов соответствия.
3. Транзитный воздуховод либо коллектор, проложенный в общей шахте с ограждающими конструкциями, имеющими предел огнестойкости не менее EI 45, и установленным противопожарным нормально открытым клапаном на воздуховоде, пересекающем ограждающие конструкции общей шахты, допускается проектировать из негорючих материалов и с пределами огнестойкости ниже нормируемых, то есть менее EI 30 (к примеру, EI 15).
