🔥Устройство узлов пересечения канализационными трубопроводами из полимерных материалов ограждающих строительных конструкций с нормируемыми пределами огнестойкости

0 2019-05-21 10:53 0
  • г Москва
  • 21 мая 2019 10:53
  • 95
Как можно ответить на замечание пожарного по построенному и прошедшему экспертизу проекту инженерных систем для жилого дома, на его замечание по трактовке пункта ФЗ 123  о "необходимости оснащения каждого узла пересечения трубопроводами в месте его пересечения преграды с нормируемой огнестойкостью узлом с огнестойкостью не ниже пересекаемой".

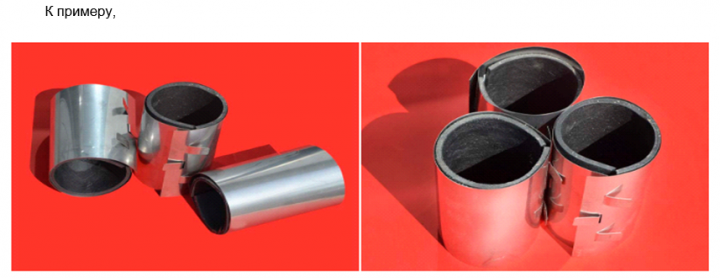

Проще говоря, все напорные трубопроводы отопления и водоснабжения в местах пересечения межэтажных перекрытий доукомплектовать некими "манжетами" или "узлами" с нормируемым пределом огнестойкости.
Ссылается на ФЗ 123 .
Прикладываю ФЗ 123 :
Глава 31 . Требования пожарной безопасности к строительным конструкциям и инженерному оборудованию зданий и сооружений (Наименование в редакции, введенной в действие с 12 июля 2012 года Федеральным законом от 10 июля 2012 года N 117-ФЗ . - См. предыдущую редакцию)
Статья 137 . Требования пожарной безопасности к строительным конструкциям
4 . Узлы пересечения ограждающих строительных конструкций кабелями, трубопроводами и другим технологическим оборудованием должны иметь предел огнестойкости не ниже требуемых пределов, установленных для этих конструкций.
Для безнапорных систем канализации такие узлы (манжеты) есть, для напорных систем их не существует, поскольку отсутствует нормативная база для их создания. ГОСТ Р 53306-2009 . Согласно п.1.2  этого ГОСТа он регламентирует только "безнапорные системы" (канализация).
Прошу нормативную документацию, на основании которой не требуется установка данных узлов для систем отопления водоснабжения, поскольку проектное решение о пересечении перекрытий в гильзе с набивкой негорючим материалом, по его словам, противоречит ФЗ.
2019-05-21 10:53 0
Николай Морозов
Ответил эксперт:
В настоящий момент в отношении зданий, сооружений, инженерных систем, систем противопожарной защиты применяются:
- Федеральный закон от 22 июля 2008 года N 123-ФЗ "Технический регламент о требованиях пожарной безопасности"  (ред. от 03.07.2016);
- нормативные документы, включенные в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 22 июля 2008 года N 123-ФЗ "Технический регламент о требованиях пожарной безопасности , утвержденный приказом Росстандарта от 16.04.2014 N 474  (ред. от 25.02.2016);
- нормативные документы, включенные в Перечень национальных стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения Федерального закона "Технический регламент о требованиях пожарной безопасности" и осуществления оценки соответствия , утвержденный распоряжением Правительства РФ от 10 марта 2009 года N 304-р  (в ред. от 11.06.2015);
- Федеральный закон от 30 декабря 2009 года N 384-ФЗ "Технический регламент о безопасности зданий и сооружений"  (ред. от 02.07.2013);
- нормативные документы, включенные в Перечень национальных стандартов и сводов правил (частей таких стандартов и сводов правил), в результате применения которых на обязательной основе обеспечивается соблюдение требований Федерального закона "Технический регламент о безопасности зданий и сооружений" , утвержденный постановлением Правительства РФ от 26.12.2014 N 1521  (ред. от 29.09.2015);
- Правила противопожарного режима в Российской Федерации  (утверждены постановлением Правительства РФ от 25.04.2012 N 390 "О противопожарном режиме" ) (ред. от 06.04.2016).
При этом необходимо учитывать, что требования, установленные нормативными документами по пожарной безопасности, не могут применяться в части, снижающей требования, установленные нормативными документам обязательного применения в области безопасности зданий и сооружений.
Требования, установленные нормативными документам обязательного применения в области безопасности зданий и сооружений, не могут применяться в части, снижающей требования, установленные нормативными документами по пожарной безопасности.
При этом необходимо учитывать, что требования, установленные нормативными документами по пожарной безопасности и нормативными документам обязательного применения в области безопасности зданий и сооружений, не могут применяться в части, снижающей требования, установленные нормативными правовыми актами Российской Федерации.
В настоящий момент к нормативным документам по пожарной безопасности относятся:
- СП 2.13130.2012 "Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты"  (ред. от 23.10.2013) (свод правил в целом);
- СП 4.13130.2013 "Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям"  (ред. от 18.07.2013) (свод правил в целом);
- ГОСТ Р 53306-2009 "Узлы пересечения ограждающих строительных конструкций трубопроводами из полимерных материалов. Метод испытания на огнестойкость"  (стандарт в целом);
- СП 60.13330.2012 "Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003"  (разделы 6 , 7 , 8 ).
К нормативным документам обязательного применения в области безопасности зданий и сооружений в настоящий момент относятся:
- СП 30.13330.2012  "Свод правил. Внутренний водопровод и канализация зданий. Актуализированная редакция СНиП 2.04.01-85* ", а именно разделы 1 , 4  (пункт 4.1 ), 5  (пункты 5.1.1 -5.1.6 , абзацы первый и десятый пункта 5.2.2 , пункты 5.2.7 -5.2.11 , 5.3.1 , 5.3.2 , 5.4.13 , 5.4.14 , 5.4.16 , 5.4.17 , 5.5.1 -5.6.8 ), 6  (за исключением пункта 6.4.15 ), 7  (пункты 7.1.1 , 7.1.2 , 7.1.4 , 7.1.5 , 7.1.7 , 7.1.9 -7.1.11 , 7.2.1 , 7.2.5 , 7.3.1 , 7.3.3 , 7.3.5 , 7.3.8 , 7.3.10 , 7.3.12 , 7.3.14 , 7.3.15 , 7.3.17 , 7.3.18 -7.3.20 , 7.4.1 , 7.4.6 -7.4.9 ), 8  (пункты 8.1.2 , 8.1.3 , 8.2.1 -8.4.5 , 8.5.2 -8.5.7 , 8.6.2 , 8.6.14 ), 9 , 10  (пункты 10.1 , 10.2 , 10.8 ).
- СП 54.13330.2011  "Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003" , а именно разделов 1  (пункт 1.1 ), 4  (пункты 4.3 -4.7 , абзацы третий-шестой пункта 4.8 , пункты 4.9 , 4.10  (за исключением слов "все предприятия, а также магазины с режимом функционирования после 23 ч"), 4.11 , 4.12 ), 5  (пункты 5.5 , 5.8 ), 6  (пункты 6.2 , 6.5 -6.8 ), 7  (пункты 7.1.2 , 7.1.4 -7.1.14 , абзац второй пункта 7.1.15 , пункты 7.2.1 -7.2.15 , 7.3.6 -7.3.10 , 7.4.2 , 7.4.3 , 7.4.5 , 7.4.6 ), 8  (пункты 8.2 -8.7 , 8.11 -8.13 ), 9  (пункты 9.2 -9.4 , 9.6 , 9.7 , 9.10 -9.12 , 9.16 , 9.18 -9.20 , 9.22 , 9.23 , 9.25 -9.28 , 9.31 , 9.32 ), 10  (пункт 10.6 ), 11  (пункты 11.3 , 11.4 ).
- СП 60.13330.2012  "Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003" , а именно разделы 1 , 4  (за исключением пункта 4.7 ), 5  (за исключением пункта 5.3 ), 6.1  (пункты 6.1.2 -6.1.4 , 6.1.6 , 6.1.7 ), 6.2  (пункты 6.2.4 -6.2.6 , 6.2.8 -6.2.10 ), 6.3  (пункты 6.3.2 -6.3.8 ), 6.4  (пункты 6.4.1 -6.4.3 , 6.4.5 , 6.4.7 -6.4.9 , 6.4.11 , 6.4.14 ), 6.5  (пункты 6.5.3 -6.5.8 ), 7  (пункты 7.1.2 , 7.1.3 , 7.1.5 -7.1.10 , 7.1.12 , 7.1.18 , 7.2.1 -7.3.5 , 7.4.1 -7.4.4 , 7.4.6 , 7.5.1 , 7.5.2 , 7.5.5 , 7.5.11 , 7.6.1 -7.6.5 , 7.9.4 -7.9.16 , 7.10.2 , 7.10.3 , 7.10.6 , 7.10.7 , 7.11.1 -7.11.14 ), 8 , 9  (пункты 9.5 , 9.7 -9.14 , 9.16 , 9.23 ), 10 , 11  (пункты 11.4.3 -11.4.7 ), 12 , 13  (пункты 13.3 -13.7 ), 14  (пункты 14.1 , 14.2 ), приложения А -Д , Ж , И , К
В соответствии с п.4.5 СП 54.13330.2011  (пункт обязательного применения) в жилых зданиях следует предусматривать: хозяйственно-питьевое и горячее водоснабжение, канализацию и водостоки в соответствии с СП 30.13330 , отопление в соответствии с СП 60.13330 .
В соответствии с п.8.2.8 СП 30.13330.2012  (пункт обязательного применения) в зданиях и сооружениях различного назначения при применении труб из полимерных материалов для систем внутренней канализации и водостоков необходимо соблюдать следующие условия:
г) места прохода стояков через перекрытия должны быть заделаны цементным раствором на всю толщину перекрытия;
д) участок стояка выше перекрытия на 8-10 см (до горизонтального отводного трубопровода) следует защищать цементным раствором толщиной 2-3 см;
е) перед заделкой стояка раствором трубы следует обертывать рулонным гидроизоляционным материалом без зазора.
В соответствии с ч.4 ст.137 Федерального закона от 22 июля 2008 года N 123-ФЗ  узлы пересечения ограждающих строительных конструкций кабелями, трубопроводами и другим технологическим оборудованием должны иметь предел огнестойкости не ниже требуемых пределов, установленных для этих конструкций.
В соответствии с п.5.2.4 СП 2.13130.2012  узлы пересечения строительных конструкций с нормируемыми пределами огнестойкости кабелями, трубопроводами, воздуховодами и другим технологическим оборудованием должны иметь предел огнестойкости не ниже пределов, установленных для пересекаемых конструкций.
Пределы огнестойкости узлов пересечения трубопроводами из полимерных материалов определяют по ГОСТ Р 53306-2009 "Узлы пересечения ограждающих строительных конструкций трубопроводами из полимерных материалов. Метод испытания на огнестойкость" .
Соответственно, узлы пересечения строительных конструкций с нормируемыми пределами огнестойкости трубопроводами ГВС, ХВС, канализации, отопления должны иметь предел огнестойкости не ниже пределов, установленных для пересекаемых конструкций.
В узлах пересечения канализационными трубопроводами из полимерных материалов ограждающих строительных конструкций с нормируемыми пределами огнестойкости должны устанавливаться сертифицированные отсечные защитные устройства (обжимные муфты из терморасширяющихся материалов, клапаны или иные приспособления), соответствующие требованиям ГОСТ Р 53306-2009.
В соответствии с таблицей 23 Федерального закона от 22 июля 2008 года N 123-ФЗ  установлено 4 типа противопожарных перекрытий: 1-тип (REI 150), 2-й тип (REI 60), 3-й тип (REI 45), 4-й тип (REI 15).
В соответствии с таблицей 21 Федерального законом от 22 июля 2008 года N123-ФЗ  для зданий I-IV степеней огнестойкости установлены требования к пределам огнестойкости междуэтажных перекрытий: REI 60, REI 45, REI 15.
Соответственно, междуэтажные перекрытия в зданиях I-IV степеней огнестойкости рассматриваются как противопожарные перекрытия (2-й тип (REI 60), 3-й тип (REI 45), 4-й тип (REI 15).
Соответственно, в узлах пересечения канализационными трубопроводами из полимерных материалов междуэтажных перекрытий 1-го типа (REI 150) должны устанавливаться в обязательном порядке сертифицированные обжимные муфты из терморасширяющихся материалов с пределом огнестойкости не менее EI 150.
В узлах пересечения канализационными трубопроводами из полимерных материалов междуэтажных перекрытий 2-го типа (REI 60) должны устанавливаться в обязательном порядке сертифицированные обжимные муфты из терморасширяющихся материалов с пределом огнестойкости не менее EI 60.
В узлах пересечения трубопроводами из полимерных материалов междуэтажных перекрытий 3-го типа (REI 45) должны устанавливаться в обязательном порядке сертифицированные обжимные муфты из терморасширяющихся материалов с пределом огнестойкости не менее EI 45.
В узлах пересечения трубопроводами из полимерных материалов междуэтажных перекрытий 4-го типа (REI 15) должны устанавливаться в обязательном порядке сертифицированные обжимные муфты из терморасширяющихся материалов с пределом огнестойкости не менее EI 15.
Требования, установленные подпунктом "г" п.8.2.8 СП 30.13330.2012 , снижают требования пожарной безопасности, установленные ч.4 ст. 137 Федерального закона от 22 июля 2008 года N 123-ФЗ , п.5.2.4 СП 2.13130.2012 , ГОСТ Р 53306-2009 .
Заделка мест проходов стояков из полимерных материалов через противопожарные перекрытия только цементным раствором не обеспечит требуемый предел огнестойкости мест проходов (узлов пересечения), так как при разрушении труб из полимерных материалов при пожаре образуются открытые проемы в перекрытиях (произойдет потеря целостности противопожарной преграды).
В связи с этим, на основании требований, установленных ч.4 ст.137 Федерального закона от 22 июля 2008 года N 123-ФЗ , п.5.2.4 СП 2.13130.2012 , ГОСТ Р 53306-2009 , в узлах пересечения канализационными трубопроводами из полимерных материалов ограждающих конструкций с нормируемыми пределами огнестойкости должны устанавливаться именно сертифицированные обжимные муфты из терморасширяющихся материалов, клапаны или иные приспособления, обеспечивающие перекрытие пластмассовых трубопроводов в местах сопряжения с пересекаемыми строительными конструкциями.
При этом, на основании подпункта "д" п.8.2.8 СП 30.13330.2012  участок стояка выше перекрытия на 8-10 см (до горизонтального отводного трубопровода) следует защищать цементным раствором толщиной 2-3 см.
В соответствии с п.6.3.5 СП 60.13330.2012  трубопроводы в местах пересечения перекрытий, внутренних стен и перегородок следует прокладывать в гильзах из негорючих материалов.
Заделку зазоров и отверстий в местах пересечений трубопроводами ограждающих конструкций следует предусматривать негорючими материалами, обеспечивая нормируемый предел огнестойкости пересекаемых конструкций.
Пределы огнестойкости узлов пересечений строительных конструкций трубопроводами из полимерных материалов следует определять по ГОСТ Р 53306 .
Вместе с тем, в настоящий момент ГОСТ Р 53306-2009  ( п.1.2 ) не распространяется на узлы пересечения ограждающих строительных конструкций трубопроводами, предназначенными для перемещения жидкостей под давлением, то есть не распространяется на узлы пересечения трубопроводами ХВС, ГВС и отопления из полимерных материалов.
В настоящий момент нормативными документами по пожарной безопасности (в том числе СП 2.13130.2012 , СП 4.13130.2013 , ГОСТ Р 53306-2009 ) и СП 30.13330.2012 , СП 60.13330.2012  не определены конкретные противопожарные мероприятия о порядке устройства отсечных защитных устройств для трубопроводов из полимерных материалов, предназначенных для перемещения жидкостей под давлением (трубопроводы ХВС, ГВС, отопления).
В связи с этим, возможно, применить требования, установленные  п.6.3.5 СП 60.13330.2012 ,  п.22 Правил противопожарного режима в Российской Федерации , а именно:
- трубопроводы ГВС, ХВС и отопления из полимерных материалов, а также из негорючих материалов (сталь, медь, латунь и др.) в местах пересечения противопожарных преград (противопожарных стен, перегородок, перекрытий) следует прокладывать в гильзах из негорючих материалов;
- заделку зазоров и отверстий в местах пересечений трубопроводами противопожарных преград (противопожарных стен, перегородок, перекрытий) следует предусматривать негорючими материалами, обеспечивая нормируемый предел огнестойкости пересекаемых конструкций.
В качестве уплотнителя возможно использовать строительный раствор (цементно-песчаная смесь), при этом заделка осуществляется на всю толщину строительной конструкции.
Также возможно использовать герметики, монтажные пены, пасты, прошедшие обязательное подтверждение соответствия требованиям Федерального закона N 123-ФЗ  в форме декларирования соответствия или в форме обязательной сертификации.
В протоколе испытаний должна быть указана информация о фактическом пределе огнестойкости, которую могут обеспечить герметики, монтажные пены, пасты при использовании их в качестве уплотнителей в места прохода (узлах пересечения) коммуникаций.
