🔥Выбор типа установки пожаротушения осуществляется с учетом пожароопасности и скорости распространения пламени

  • 0
2019-04-23 08:39 0
Объект: встроенная отдельно стоящая подземная полумеханизированная автостоянка с двухуровневым зависимым хранением автомобилей. S пожарного отсека = 800 кв.м.
На объекте применяется установка пожаротушения тонкораспыленной водой (ТРВ) с применением распылителей "Аквамастер".
В нашем проекте (с использованием ТРВ) расчет выполняется по методике из приложения В (СП 5.13130.2009 , п.5.1.6), а параметры технических средств установок ТРВ, согласно СП 5.13130.2009  (п.5.4.3) берутся из "ТУ на проектирование АУВП ТРВ с применением распылителей "Аквамастер", в которых площадь для расчета расхода воды для группы помещения 2 составляет 180 кв.м.
В свою очередь, эксперт выставляет замечание, что расчет выполнен неверно, т.к. согласно СП 5.13130.2009  (п.5.1.4) расчет расхода воды должен производиться на всю площадь защищаемого объекта, т.е. на 800 кв.м - "расчет должен производиться на площадь большую, чем минимальная, указанная в табл.5.1  либо в ТУ, т.е. площадь всего пожарного отсека, т.к. защищать надо всю площадь отсека, при возгорании сразу нескольких очагов".
Исходя из какой площади необходимо вести гидравлический расчет установки ТРВ?
2019-04-23 08:39
  • 0
Николай Морозов
Ответил эксперт:
В соответствии с п.5.1.4 СП 5.13130.2009 "Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования"  (в редакции от 01.06.2011) параметры установок пожаротушения по п.5.1.3  (интенсивность орошения, расход ОТВ, минимальная площадь орошения при срабатывании спринклерной АУП, продолжительность подачи воды и максимальное расстояние между спринклерными оросителями), кроме АУП тонкораспыленной водой и роботизированных установок пожаротушения, следует определять в соответствии с таблицами 5.1-5.3  и обязательным приложением Б .
Соответственно, требования таблиц 5.1-5.3 СП 5.13130.2009  не применяются при определении параметров АУП тонкораспыленной водой.
В соответствии с п.5.1.6 , п.5.4.14 СП 5.13130.2009  гидравлический расчет агрегатных установок ТРВ производится по методике, приведенной в приложении В.
В соответствии с п.5.4.3 СП 5.13130.2009  проектирование установок ТРВ должно осуществляться с учетом архитектурно-планировочных решений защищаемых помещений и технических параметров технических средств установок ТРВ, приведенных в технической документации на распылители или модульные установки ТРВ.
В соответствии с п.В.1.5 приложения В СП 5.13130.2009  принимаются с учетом выбранной группы объекта защиты (по приложению Б ) интенсивность орошения, расход огнетушащего вещества (ОТВ), максимальная площадь орошения, расстояние между оросителями и продолжительность подачи ОТВ.
В соответствии с п.3.32 СП 5.13130.2009  минимальная площадь орошения: нормативная (для спринклерной АУП) или расчетная (для дренчерной АУП) площадь, в пределах которой обеспечиваются нормативная интенсивность орошения и соответственно нормативный или расчетный расход огнетушащего вещества.
Соответственно, возможно сделать вывод о том, что в п.В.1.5 приложения В СП 5.13130.2009  для спринклерной АУП-ТРВ под максимальной площадью орошения понимается нормативная площадь орошения, в пределах которой обеспечиваются нормативная интенсивность орошения и соответственно нормативный расход огнетушащего вещества.
Основные параметры спринклерной АУП-ТРВ с применением распылителей "Аквамастер" установлены Техническими условиями "Проектирование автоматических установок пожаротушения тонкораспыленной водой с применением распылителей "Аквамастертм", согласованными Департаментом надзорной деятельности МЧС России (письмо от 18 августа 2008 года N 19-2-2-2817), утверждены ФГУ ВНИИПО МЧС России 30.04.2008.
В соответствии с п.3.2 технических условий основные параметры АУП-ТРВ с применением спринклерных распылителей "Аквамастер" приведены в таблице 3.1.

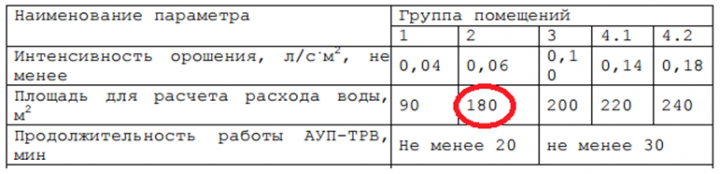

Таблица 3.1

В соответствии с п.4.3 СП 5.13130.2009  тип установки пожаротушения, способ тушения, вид огнетушащего вещества определяются организацией-проектировщиком с учетом пожарной опасности и физико-химических свойств производимых, хранимых и применяемых веществ и материалов, а также особенностей защищаемого оборудования.
В соответствии с п.В.1.2 приложения В СП 5.13130.2009  выбор типа установки пожаротушения (спринклерная или дренчерная, агрегатная или модульная либо спринклерно-дренчерная, спринклерная с принудительным пуском) осуществляется с учетом пожароопасности и скорости распространения пламени.
Соответственно, при выборе спринклерной АУП-ТРВ для групп помещений 2 (гаражи и стоянки) максимальная площадь орошения (нормативная площадь, в пределах которой обеспечиваются нормативная интенсивность орошения и соответственно нормативный расход огнетушащего вещества) должна составлять 180 м.
Если в пожарном отсеке устанавливается дренчерная АУП и предусматривается одновременная работа всех дренчерных оросителей секции, обеспечивающей тушение пожара на всей площади пожарного отсека, то в этом случае площадь всего пожарного отсека рассматривается как максимальная площадь орошения (площадь, в пределах которой обеспечиваются нормативная интенсивность орошения и расчетный расход огнетушащего вещества).
