Сколько пожарных шкафов требуется установить на одном этаже жилого дома и как производится расчет, а также могут ли пожарные шкафы быть выступающими за плоскость стены? Жилой дом 12-этаж., 4 квартиры на этаже общей площадью приблизительно 300 м2.
Для жилых зданий необходимость устройства внутреннего противопожарного водопровода, а также минимальный расход воды на пожаротушение следует определять в соответствии с таблицей 1 СП 10.13130.2009 "Системы противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности" (в редакции от 09.12.2010).
Таблица 1
Жилые, общественные и административно-бытовые здания и помещения
Число пожарных стволов
Минимальный расход воды на внутреннее пожаротушение, л/с, на одну струю
1 Жилые здания:
при числе этажей от 12 до 16 включ.
1
2,5
то же, при общей длине коридора св. 10 м
2
2,5
при числе этажей св. 16 до 25 включ.
2
2,5
то же, при общей длине коридора св. 10 м
3
2,5
Соответственно, число пожарных стволов на одну точку и минимальный расход воды на один ствол на внутреннее пожаротушение принимается согласно п.1 таблицы N 1 СП 10.13130.2009 :
- для жилого здания при числе этажей 12 при общей длине коридора менее 10 м требуется 1 пожарный ствол на одну точку с расходом воды на одну струю (один ствол) 2,5 л/с;
- для жилого здания при числе этажей 12 при общей длине коридора свыше 10 м требуется 2 пожарных ствола на одну точку с расходом воды на одну струю (один ствол) 2,5 л/с.
В соответствии с п.4.1.12 СП 10.13130.2009 при определении мест размещения и числа пожарных стояков и пожарных кранов в зданиях необходимо учитывать следующее:
- в жилых зданиях с коридорами длиной более 10 м при расчетном числе струй 2 и более каждую точку помещения следует орошать двумя струями - по одной струе из 2 соседних стояков (разных ПК).
В соответствии с п.4.1.8 СП 10.13130.2009 свободное давление у пожарных кранов должно обеспечивать получение компактных пожарных струй высотой, необходимой для тушения пожара в любое время суток в самой высокой и удаленной части помещения. Наименьшую высоту и радиус действия компактной части пожарной струи следует принимать равными высоте помещения, считая от пола до наивысшей точки перекрытия (покрытия), но не менее, м:
6 м - в жилых зданиях высотой до 50 м.
В соответствии с требованиями таблицы 3 , п.4.1.8 СП 10.13130.2009 для пожарного крана систем ВПВ допускается применять пожарный рукав длиной не более 20 м.
Соответственно, радиус действия пожарного крана ВПВ складывается из длины пожарного рукава и длины компактной части пожарной струи.
Но при этом необходимо учитывать, что протяженность рукавной линии определяется с учетом объемно - планировочных решений помещений, а длина компактной части пожарной струи может учитываться в радиусе действия ПК только в том случае, если отсутствуют преграды для работы пожарной струи.
В соответствии с п.4.1.8 СП 10.13130.2009 для жилых зданий (Ф1.3) высотой до 50 м при высоте помещений до 6 метров длина компактной части пожарной струи должна быть не менее 6 м.
Таблица 3 СП 10.13130.2009
Высота компактной части струи
Расход пожар- ного ствола, л/с
Давление, МПа, у пожарного крана с рукавами длиной, м
Расход пожар- ного ствола, л/с
Давление, МПа, у пожарного крана с рукавами длиной, м
Расход пожар- ного ствола, л/с
Давление, МПа, у пожарного крана с рукавами длиной, м
20
20
10
15
20
Диаметр спрыска наконечника пожарного ствола, мм
13
16
19
Клапан пожарного крана DN 50
6
2,6
0,10
12
2,6
0,21
В соответствии с таблицей 3 СП 10.13130.2009 для обеспечения высоты (длины) компактной части струи 6 м и расхода пожарного ствола 2,6 л/с с клапаном пожарного крана DN 50, рукавом длиной 20 м и стволом с диаметром спрыска наконечника пожарного ствола 16 мм необходимо давление у пожарного крана 0,10 МПа.

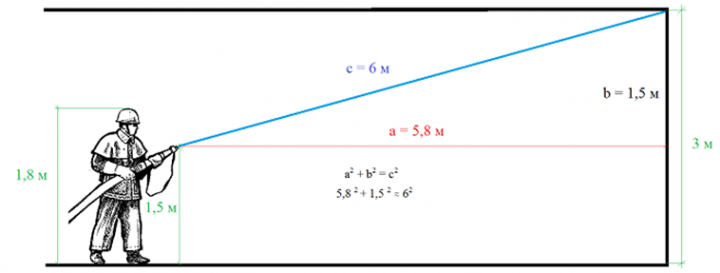

В этом случае и при высоте помещения 3 метра, радиус действия компактной части пожарной струи составит 5,8 метра.
В соответствии с таблицей 3 СП 10.13130.2009 для обеспечения высоты (длины) компактной части струи 12 м и расхода пожарного ствола 2,6 л/с с клапаном пожарного крана DN 50, с рукавом длиной 20 м и стволом с диаметром спрыска наконечника пожарного ствола 13 мм необходимо давление у пожарного крана 0,21 МПа. В этом случае и при высоте помещения 3 метра, радиус действия компактной части пожарной струи составит 11,9 метра. Пример, для жилого здания при числе этажей 12 при общей длине коридора менее 10 м (требуется 1 пожарный ствол на одну точку с расходом воды на одну струю (один ствол) 2,5 л/с):
Пример, для жилого здания при числе этажей 12 при общей длине коридора свыше 10 м (требуется 2 пожарных ствола на одну точку с расходом воды на одну струю (один ствол) 2,5 л/с):
В соответствии с п.57 Правил противопожарного режима в Российской Федерации (утверждены постановлением Правительства РФ от 25.04.2012 N 390 "О противопожарном режиме" ) (ред. от 06.04.2016)) пожарный рукав должен быть присоединен к пожарному крану и пожарному стволу и размещаться в навесных, встроенных или приставных пожарных шкафах из негорючих материалов, имеющих элементы для обеспечения их опломбирования и фиксации в закрытом положении. Пожарные шкафы (за исключением встроенных пожарных шкафов) крепятся к несущим или ограждающим строительным конструкциям, при этом обеспечивается открывание дверей шкафов не менее чем на 90 градусов.
В соответствии с п.4.1.13 СП 10.13130.2009 "Свод правил. Системы противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности" (ред. от 09.12.2010) пожарные краны следует устанавливать таким образом, чтобы отвод, на котором он расположен, находился на высоте (1,35±0,15) м над полом помещения, и размещать в пожарных шкафах, имеющих отверстия для проветривания, приспособленных для их опломбирования. Спаренные ПК допускается устанавливать один над другим, при этом второй ПК должен быть установлен на высоте не менее 1 м от пола.
В соответствии с п.4.1.2 ГОСТ Р 51844-2009 "Техника пожарная. Шкафы пожарные. Общие технические требования. Методы испытаний" пожарные шкафы классифицируют в зависимости от исполнения и способа установки в сооружениях на:
- навесные (Н);
- встроенные (В);
- приставные (П).
Пожарные шкафы Н устанавливают (навешивают) на стенах внутри сооружений.
Пожарные шкафы В устанавливают в нишах стен.
Пожарные шкафы П устанавливают как у стен, так и в нишах стен, при этом они опираются на поверхность пола.
В соответствии с п.4.3.3 СП 1.13130.2009 "Системы противопожарной защиты. Эвакуационные пути и выходы" (в редакции от 09.12.2010) в коридорах на путях эвакуации не допускается размещать оборудование, выступающее из плоскости стен на высоте менее 2 м, газопроводы и трубопроводы с горючими жидкостями, а также встроенные шкафы, кроме шкафов для коммуникаций и пожарных кранов.
Соответственно, возможно сделать вывод о том, что в коридорах на путях эвакуации не допускается размещать навесные и приставные (у стен) пожарные шкафы, выступающие из плоскости стен коридоров.
В коридорах на путях эвакуации допускается размещать только встроенные и приставные шкафы для пожарных кранов именно в нишах стен. При этом встроенные и пристанные шкафы также не должны выступать из плоскости стен.
